樓主  發表于: 2013-05-31 11:59

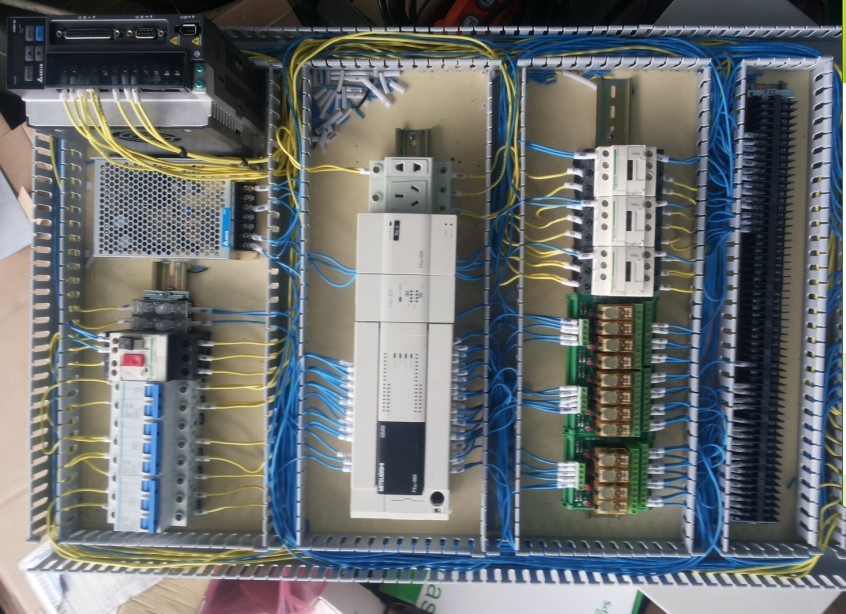

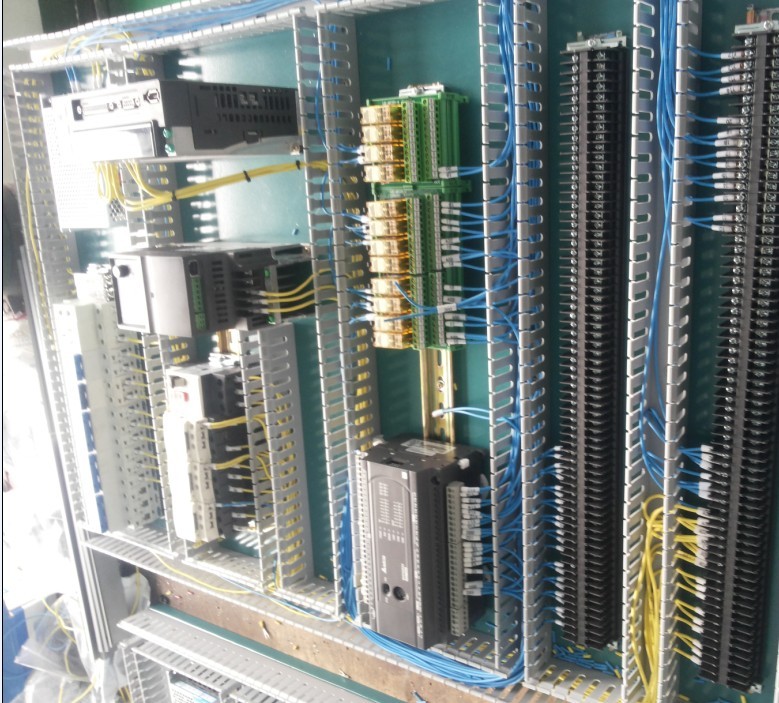

  各位師傅好,這兩塊電控板是我第一次接的線,不知道有那些地方的不足,那些需要改進,還指各位有經驗的師傅指點一下,謝謝
lzzqh8
級別: 略有小成
精華主題: 0
發帖數量: 264 個
工控威望: 429 點
下載積分: 69389 分
在線時間: 265(小時)
注冊時間: 2011-05-25
最后登錄: 2025-04-23
查看lzzqh8的 主題 / 回貼
1樓  發表于: 2013-05-31 12:04
圖放倒了，看著別扭
wang324521
級別: 略有小成
精華主題: 0
發帖數量: 196 個
工控威望: 496 點
下載積分: 6214 分
在線時間: 76(小時)
注冊時間: 2012-09-11
最后登錄: 2025-01-14
查看wang324521的 主題 / 回貼
2樓  發表于: 2013-05-31 13:14
地線還未接上呢
樓主留言：
呵,我剛來這廠,他們從來不用地線
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2860 個
工控威望: 3632 點
下載積分: 3548 分
在線時間: 3822(小時)
注冊時間: 2007-11-04
最后登錄: 2025-05-17
查看tingfenghu的 主題 / 回貼
3樓  發表于: 2013-05-31 13:31
接觸器和黃色那一堆（看樣子像中間繼電器）是不是不要放在一起？插座好像覺得和斷路路放在一起是不是好一點？那個看起來像伺服驅動器和PLC放在一起會不會更好呢？
樓主留言：
謝謝師傅提醒下次改進!
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
木木2012
級別: 工控俠客
精華主題: 0
發帖數量: 293 個
工控威望: 2167 點
下載積分: 31796 分
在線時間: 830(小時)
注冊時間: 2012-12-04
最后登錄: 2025-03-14
查看木木2012的 主題 / 回貼
4樓  發表于: 2013-05-31 13:40
線的顏色最好區分一下，火線用什么顏色線徑多大，零線用什么顏色，還有24V、0V等等
樓主留言：
由于是小公司,也就這二種線,色彩方面也不敢在多想了,謝謝你的提醒.
xudesai
機器人項目
級別: 略有小成
精華主題: 0
發帖數量: 89 個
工控威望: 226 點
下載積分: 573 分
在線時間: 179(小時)
注冊時間: 2013-05-09
最后登錄: 2025-01-22
查看xudesai的 主題 / 回貼
5樓  發表于: 2013-05-31 13:46
還是可以的吧！
樓主留言：
謝謝,我剛剛接第一次,希望以后更好.
jun888006
我年輕需要你指點 但不需要你指指點點
級別: 工控俠客
精華主題: 0
發帖數量: 441 個
工控威望: 2982 點
下載積分: 1841 分
在線時間: 279(小時)
注冊時間: 2011-03-17
最后登錄: 2024-04-01
查看jun888006的 主題 / 回貼
6樓  發表于: 2013-05-31 14:49
第一次接線的話 這樣已經很可以了 邊框的那4根線槽下次切45度角那樣會好看點
樓主留言：
原來邊框切成45度好看啊,那我下次改進一下,謝謝師傅
電氣交流群：107855191
愛不離
級別: 略有小成
精華主題: 0
發帖數量: 169 個
工控威望: 351 點
下載積分: 952 分
在線時間: 81(小時)
注冊時間: 2012-11-07
最后登錄: 2018-08-12
查看愛不離的 主題 / 回貼
7樓  發表于: 2013-05-31 16:26
那個看起來像是穩壓電源的是否可以和插座換個位置
樓主留言：
嗯,看著好像是可以換一下位置,由于第一次接線,對布局還不太熟,改進一下.
工控梟雄
級別: 探索解密
精華主題: 0
發帖數量: 9 個
工控威望: 136 點
下載積分: 612 分
在線時間: 7(小時)
注冊時間: 2013-05-19
最后登錄: 2017-06-03
查看工控梟雄的 主題 / 回貼
8樓  發表于: 2013-05-31 16:30
需要改進的方向是由接線人員變?yōu)樵O(shè)計人員。
樓主留言：
我也在努力由接線,變?yōu)樵O(shè)計了\謝謝師傅.
liuliangdt
liuliangdt
級別: 家園常客
精華主題: 0
發帖數量: 443 個
工控威望: 682 點
下載積分: 66148 分
在線時間: 991(小時)
注冊時間: 2010-09-05
最后登錄: 2025-05-13
查看liuliangdt的 主題 / 回貼
9樓  發表于: 2013-05-31 18:25
引用
引用第6樓jun888006于2013-05-31 14:49發表的  :
第一次接線的話 這樣已經很可以了 邊框的那4根線槽下次切45度角那樣會好看點






蓋好后就看不到了
蓋子上切就可以了吧？
樓主留言：
謝謝
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8295 個
工控威望: 10429 點
下載積分: 21215 分
在線時間: 3090(小時)
注冊時間: 2007-03-01
最后登錄: 2025-05-17
查看guochunyi的 主題 / 回貼
10樓  發表于: 2013-06-01 07:33
第一次做到這樣，已經很不錯了，說明已經思考和認真的去做了。
有好多經驗，是慢慢積累的。

就是你的圖片，可以治療或者導致歪脖子。
樓主留言：
謝謝!下次照片拍好點,
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
wul2.4g
級別: 工控俠客
精華主題: 0
發帖數量: 1964 個
工控威望: 2162 點
下載積分: 48533 分
在線時間: 560(小時)
注冊時間: 2009-07-30
最后登錄: 2025-05-15
查看wul2.4g的 主題 / 回貼
11樓  發表于: 2013-06-01 10:24
關于線的顏色沒問題,日企的柜子都要這樣配的.但不你是按什么標準做的,如是出口日本的話,要R 形端子的.驅動器和開關電源放下面好一點,不過只是個人見解!!
樓主留言：
都是一些國內的非標設備,所以照著設計人員圖做的,打號碼也是!
