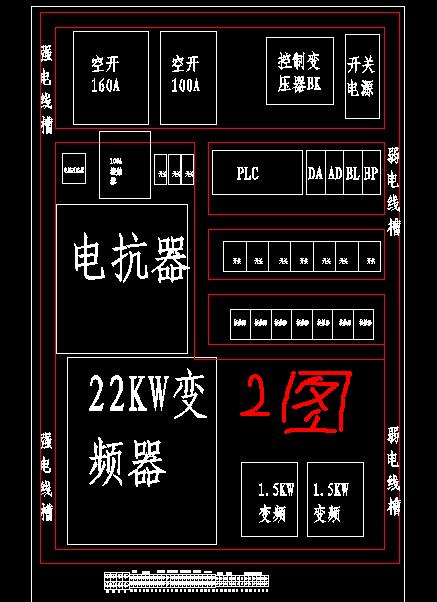

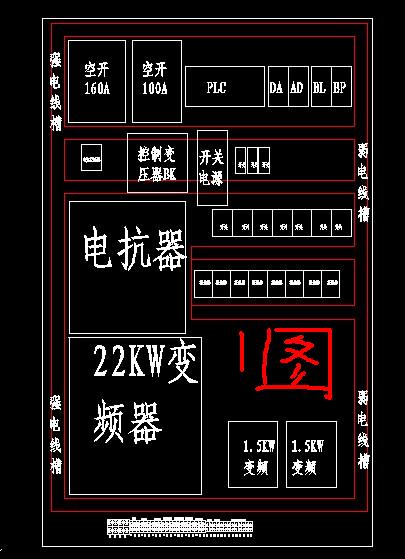

做非標電柜，元件排列如何做到比較好理，減少電磁干擾，一般做法有三種，1是按原理圖流程排列元件，2是將大電流元擺放外圍，控制元件放中間，3是將控制元件排放外圍，大電注流流元件集中擺放，如圖片一，二，那個較合理？

dmh

讓理想和現實一起飛

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1558 個
工控威望: 4562 點
下載積分: 7552 分
在線時間: 674(小時)
注冊時間: 2008-12-27
最后登錄: 2025-04-26
查看dmh的主題 / 回貼

1樓發表于: 2013-06-17 11:09

只看該作者 | 小中大

第2合理，如果設備工作環境好變頻器可以不用放主柜里。

[ 此帖被dmh在2013-06-17 11:19重新編輯 ]

不斷向前

lzzqh8

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 264 個
工控威望: 429 點
下載積分: 69389 分
在線時間: 265(小時)
注冊時間: 2011-05-25
最后登錄: 2025-04-23
查看lzzqh8的主題 / 回貼

2樓發表于: 2013-06-17 11:58

只看該作者 | 小中大

2圖比較合理

yotta

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 104 點
下載積分: 474 分
在線時間: 2(小時)
注冊時間: 2010-09-13
最后登錄: 2018-03-16
查看yotta的主題 / 回貼

3樓發表于: 2013-06-17 12:11

只看該作者 | 小中大

圖2比較合理+1

協手闖天下

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 264 個
工控威望: 2333 點
下載積分: 2913 分
在線時間: 136(小時)
注冊時間: 2011-12-03
最后登錄: 2025-04-10
查看協手闖天下的主題 / 回貼

4樓發表于: 2013-06-17 18:33

只看該作者 | 小中大

圖2較合理

laq55555

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 26 個
工控威望: 156 點
下載積分: 2718 分
在線時間: 64(小時)
注冊時間: 2013-06-15
最后登錄: 2024-09-05
查看laq55555的主題 / 回貼

5樓發表于: 2013-06-18 00:23

只看該作者 | 小中大

圖2較合理

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3456 個
工控威望: 20995 點
下載積分: 33304 分
在線時間: 1800(小時)
注冊時間: 2010-01-03
最后登錄: 2025-05-23
查看tkggtdkjpl的主題 / 回貼

6樓發表于: 2013-06-18 08:05

只看該作者 | 小中大

圖2第二行每一個和第二個元件對調,
另你從你畫的圖可以看出你的元囂件間的間隔有點小,一般線槽到元件的距離最小要有35MM 不然接線時不好接

自動化單機，生產線，項目編程調試！

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3456 個
工控威望: 20995 點
下載積分: 33304 分
在線時間: 1800(小時)
注冊時間: 2010-01-03
最后登錄: 2025-05-23
查看tkggtdkjpl的主題 / 回貼

7樓發表于: 2013-06-18 08:07

只看該作者 | 小中大

另外因你有變頻器,建議單相控制電源里加個單相濾波器

減少干擾!

自動化單機，生產線，項目編程調試！

huoshi

為所當為

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2598 個
工控威望: 21440 點
下載積分: 16735 分
在線時間: 2772(小時)
注冊時間: 2010-12-27
最后登錄: 2025-04-28
查看huoshi的主題 / 回貼

8樓發表于: 2013-06-18 08:42

只看該作者 | 小中大

圖二比較合理

木皮

學海無涯

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 485 個
工控威望: 742 點
下載積分: 16520 分
在線時間: 243(小時)
注冊時間: 2012-06-17
最后登錄: 2021-06-06
查看木皮的主題 / 回貼

9樓發表于: 2013-06-18 08:52

只看該作者 | 小中大

沒一個人合理一、電抗器為何要排上變頻器正上方二、變頻器都放最下方排出熱量傷害到別的用電器。三、空開和中繼最好集中排放。
