樓主發表于: 2016-12-30 08:23

只看樓主 | 小中大

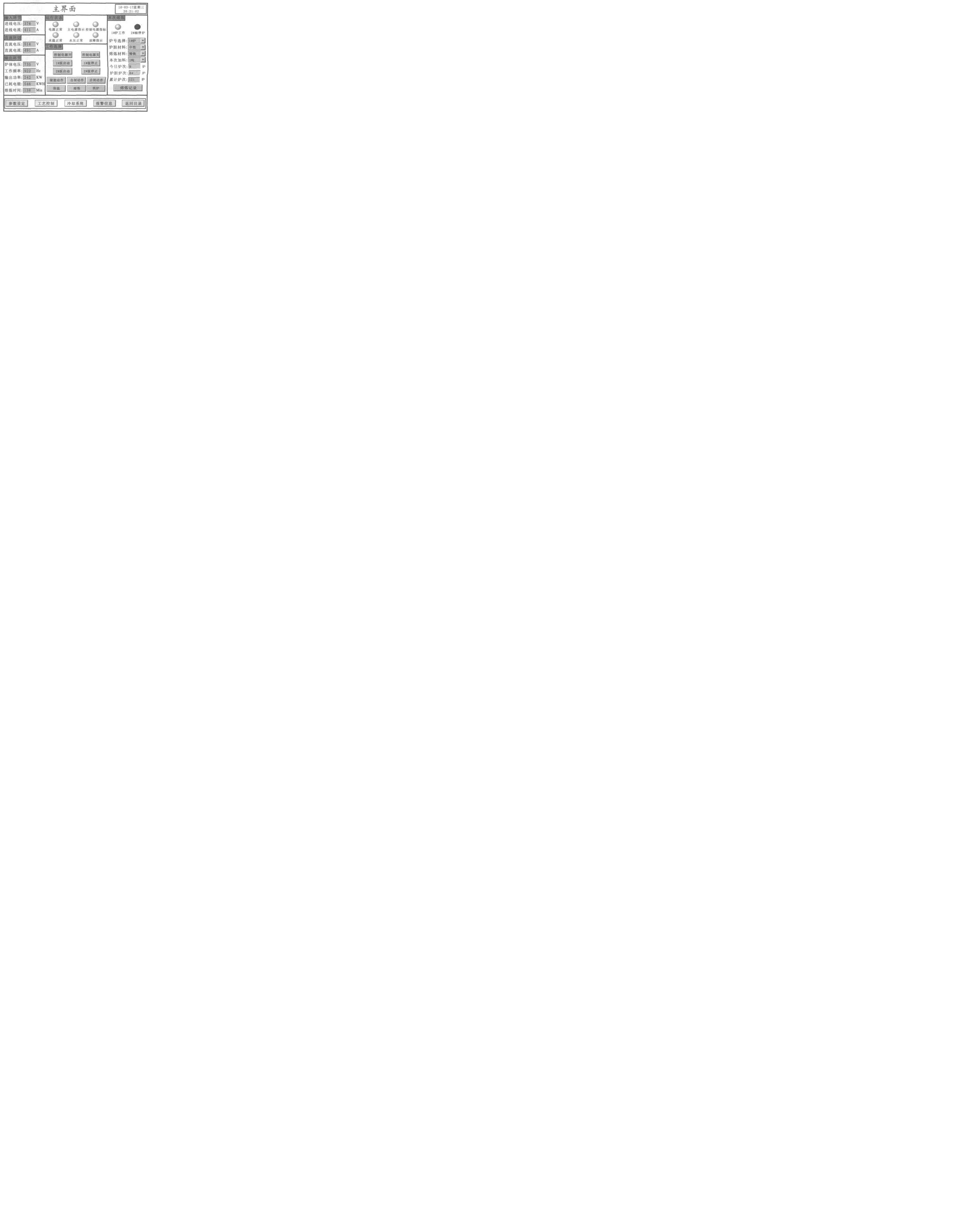

請教各位專家，圖中畫面一般怎么做，要哪些東西，最好簡潔一點。是不是需要電壓，電流變送器，N個A/D模塊，功率調節用d/a模塊一個，還有功率怎么顯示？請教了謝謝！

tangguohua

tangguohua

級別: 略有小成

精華主題: 0
發帖數量: 113 個
工控威望: 221 點
下載積分: 12815 分
在線時間: 66(小時)
注冊時間: 2010-07-10
最后登錄: 2025-07-21
查看tangguohua的主題 / 回貼

1樓發表于: 2016-12-30 08:34

只看該作者 | 小中大

畫面到好像是鋼廠的（在蘇鋼見過此圖控畫面），請問用的是什么SCADA或WINCC 圖控軟件，畫面除了指示燈、按鈕、浮點變量和字串符，PLC有程序嗎？自己編一個不難

1103

級別: 略有小成

精華主題: 0
發帖數量: 121 個
工控威望: 271 點
下載積分: 558 分
在線時間: 111(小時)
注冊時間: 2007-09-11
最后登錄: 2025-04-05
查看1103的主題 / 回貼

2樓發表于: 2016-12-30 09:20

只看該作者 | 小中大

三菱PLC加維綸觸摸屏，還沒做，不知道還要哪些東西

tingfenghu

級別: 工控俠客

精華主題: 0
發帖數量: 2867 個
工控威望: 3639 點
下載積分: 3562 分
在線時間: 3828(小時)
注冊時間: 2007-11-04
最后登錄: 2025-08-05
查看tingfenghu的主題 / 回貼

3樓發表于: 2016-12-30 12:25

只看該作者 | 小中大

需要一些AD模塊和DA模塊,這個感覺是控溫,使用模擬量還挺多,系統不是那么簡單,建議采用FX3U-4LC這類控溫模塊,帶測電流,帶測溫線斷線報警.

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

1103

級別: 略有小成

精華主題: 0
發帖數量: 121 個
工控威望: 271 點
下載積分: 558 分
在線時間: 111(小時)
注冊時間: 2007-09-11
最后登錄: 2025-04-05
查看1103的主題 / 回貼

4樓發表于: 2017-01-03 20:25

只看該作者 | 小中大

請問要屏顯示一個700V左右電壓同時要輸出0～10V電壓，手頭有fx1s,fx1n,fx1n一1da 一bd,請問還要什么？FX1n_1da_bd 接F X l S，那顯示700的電壓是否要一個A D模塊，如是接哪兒，plc 已接了F X 1N一1D A一B D

source08

級別: 網絡英雄

精華主題: 0
發帖數量: 543 個
工控威望: 6775 點
下載積分: 12856 分
在線時間: 219(小時)
注冊時間: 2011-03-01
最后登錄: 2025-07-29
查看source08的主題 / 回貼

5樓發表于: 2017-01-04 19:04

只看該作者 | 小中大

問題是你要采集那里的電壓，
