znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1063 個
工控威望: 4906 點
下載積分: 7364 分
在線時間: 2574(小時)
注冊時間: 2010-06-24
最后登錄: 2025-08-24
查看znz43的主題 / 回貼

12樓發表于: 2017-12-01 11:19

只看該作者 | 小中大

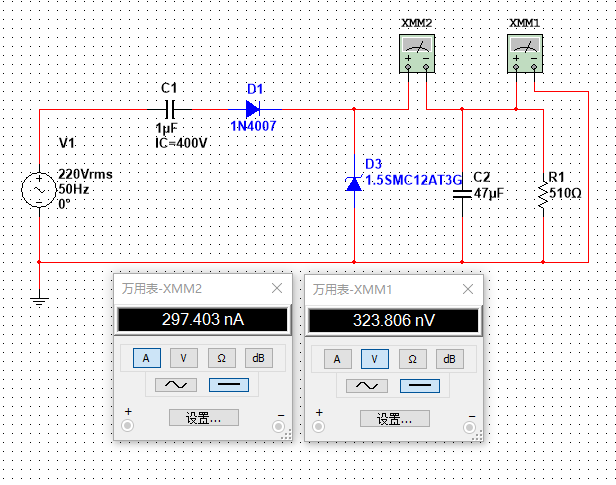

D2拆了就無法工作了。
半個周期后，C1充滿電，無法放電，后面周期停止工作。

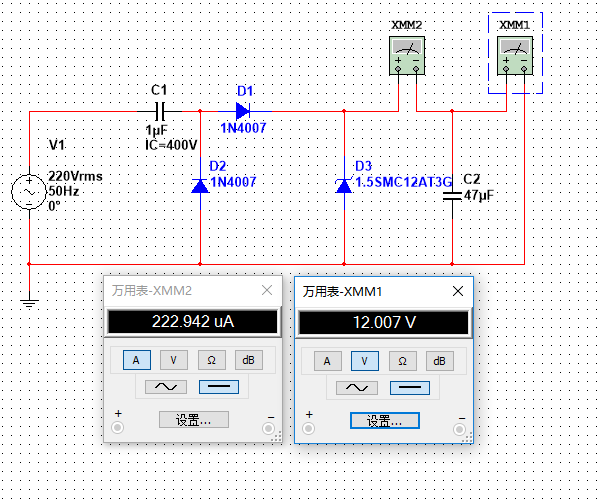

原電路是電容降壓半波整流電路，只能供小負載使用，穩壓性能極差。加穩壓管后只限制了最高輸出電壓，但波紋隨負載加大也加大。

出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。

yb6byl

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 59 個
工控威望: 166 點
下載積分: 740 分
在線時間: 22(小時)
注冊時間: 2014-07-18
最后登錄: 2019-12-14
查看yb6byl的主題 / 回貼

13樓發表于: 2017-12-01 17:12

只看該作者 | 小中大

引用
引用第11樓1992sd于2017-12-01 10:03發表的 :

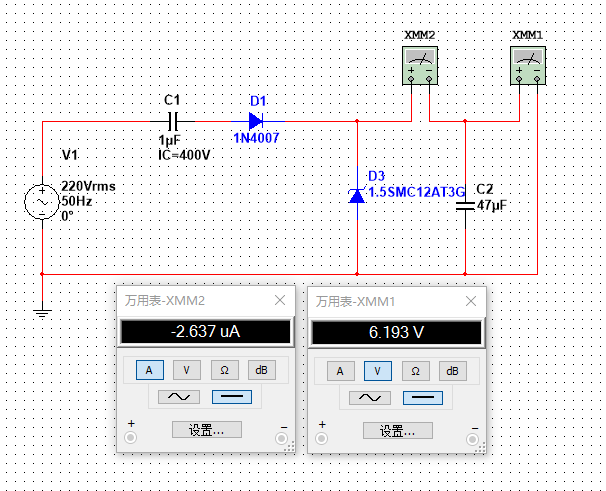

D2拆掉后，成了半波整流，C2就是個濾波電容，起平滑電壓波形的作用，電荷不會釋放。

那輸出的電壓會減小，達不到12V把

sjbandmm

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 248 個
工控威望: 418 點
下載積分: 1009 分
在線時間: 174(小時)
注冊時間: 2008-08-23
最后登錄: 2025-08-23
查看sjbandmm的主題 / 回貼

14樓發表于: 2017-12-01 18:24

只看該作者 | 小中大

如果D2拆除，那么D1回路就只有半波，也就是直流了，C1充電后就沒法釋放，那么也就沒有電流流過負載了；
本電路是電容降壓電路，利用電容的容抗來限制負載電流，1UF電容在220V/50HZ電源負載下約產生72mA電流。電容降壓要根據負載電流和電源電壓和頻率選擇C1.
