工控人家園 綜合討論 這個畫面和PLC程序怎么做求思路

k2416207

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 153 個
工控威望: 334 點
下載積分: 944 分
在線時間: 328(小時)
注冊時間: 2014-04-30
最后登錄: 2025-08-27
查看k2416207的主題 / 回貼

樓主發表于: 2021-09-02 09:14

只看樓主 | 小中大

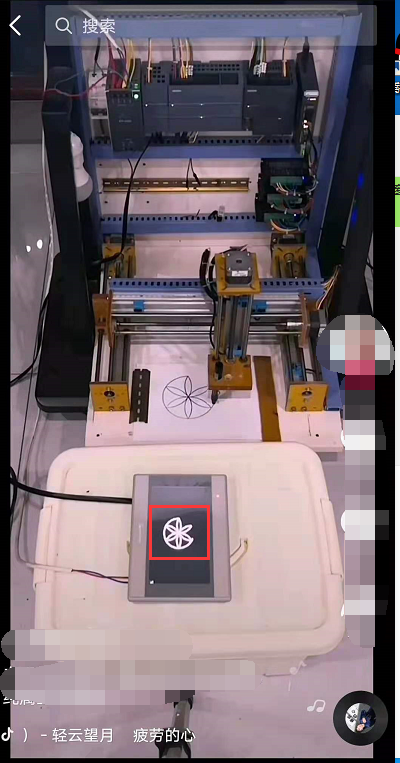

圖片：

畫面會跟隨PLC畫的圖顯示，

twtynijj

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 143 個
工控威望: 255 點
下載積分: 405 分
在線時間: 190(小時)
注冊時間: 2013-04-19
最后登錄: 2025-07-30
查看twtynijj的主題 / 回貼

1樓發表于: 2021-09-02 09:18

只看該作者 | 小中大

有個視頻講的是三菱PLC的。要用的插補功能，還有就是事先做了計算。就可以要研究下好像不是很復雜！照著視頻里做一便。搞清楚思路。一

樓主留言：

主要是觸摸屏也跟著動這個沒思路

我是新來的

這里需要寫點兒東西

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 315 個
工控威望: 1836 點
下載積分: 41822 分
在線時間: 403(小時)
注冊時間: 2019-11-21
最后登錄: 2025-09-05
查看我是新來的的主題 / 回貼

2樓發表于: 2021-09-02 10:01

只看該作者 | 小中大

觸摸屏顯示就是一個矩陣排列，每個點對應一個xy坐標就OK了

樓主留言：

好的

蘇州工人

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 297 個
工控威望: 3721 點
下載積分: 4910 分
在線時間: 239(小時)
注冊時間: 2021-07-23
最后登錄: 2025-09-06
查看蘇州工人的主題 / 回貼

3樓發表于: 2021-09-02 10:31

只看該作者 | 小中大

不知道是那個牌子的觸摸屏，其實觸摸屏支持就能做
也就是PLC里X,Y軸坐標的軌跡描點，屏有支持功能的好弄，不支持的用X,Y坐標軌跡自己做會麻煩些，實時性，圖形變形，軌跡分辨什么的效果就差些

樓主留言：

好的威綸通的CMT 可以用的動態畫圖

qqaw8

混吃混喝

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 573 個
工控威望: 753 點
下載積分: 1095 分
在線時間: 738(小時)
注冊時間: 2012-09-30
最后登錄: 2025-09-03
查看qqaw8的主題 / 回貼

4樓發表于: 2021-09-02 10:47

只看該作者 | 小中大

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4926 個
工控威望: 8362 點
下載積分: 18374 分
在線時間: 3451(小時)
注冊時間: 2016-10-31
最后登錄: 2025-09-06
查看夢雨天涯的主題 / 回貼

5樓發表于: 2021-09-02 16:49

只看該作者 | 小中大

圖片：

就這樣做的

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953
