楼主  发表于: 2024-06-06 16:52
只看楼主 | 小 中 大
前提手上没有PLC程序。目前程序里写的是电机单动是按钮按一下运转、在按一下停止，需要改成按着按钮运转，放开按钮停止。有什么外部硬件方法可以改吗
卓发智能
相互学习，共同进步。
级别: 工控侠客
精华主题: 0
发帖数量: 2489 个
工控威望: 3105 点
下载积分: 12462 分
在线时间: 671(小时)
注册时间: 2008-08-03
最后登录: 2025-05-22
查看卓发智能的 主题 / 回贴
1楼  发表于: 2024-06-06 17:04
只看该作者 | 小 中 大
外接按钮加继电器，单独控制就完了。
相信自我！
梦雨天涯
微信hui530527   &
级别: 网络英雄
精华主题: 0
发帖数量: 4710 个
工控威望: 8115 点
下载积分: 17516 分
在线时间: 3278(小时)
注册时间: 2016-10-31
最后登录: 2025-05-29
查看梦雨天涯的 主题 / 回贴
2楼  发表于: 2024-06-06 17:23
只看该作者 | 小 中 大
按钮按一下运转、在按一下停止，需要改成按着按钮运转，放开按钮停止，运行和停止改到一个按钮的常开常闭点即可啦
微信hui530527      b站账号，非标自动化谭工
请不要随意加我，不会随便通过。QQ群942493953
gaoyingchun
GaoYingChun
级别: 略有小成
精华主题: 0
发帖数量: 215 个
工控威望: 310 点
下载积分: 2926 分
在线时间: 116(小时)
注册时间: 2016-05-06
最后登录: 2025-05-28
查看gaoyingchun的 主题 / 回贴
3楼  发表于: 2024-06-07 13:42
只看该作者 | 小 中 大
分析：按钮按一下，启动；再按一下，停止；说明PLC中取输入点的沿信号；想改成长按启动，松开停止；就需要这个过程产生两个沿信号

解决办法：加一个中间继电器+一个断电延时断开时间继电器
langui
级别: 论坛先锋
精华主题: 0
发帖数量: 1567 个
工控威望: 1789 点
下载积分: 6308 分
在线时间: 658(小时)
注册时间: 2014-06-16
最后登录: 2025-05-29
查看langui的 主题 / 回贴
4楼  发表于: 2024-06-07 15:45
只看该作者 | 小 中 大
楼上方案可行，定时器延时0.5S即可。
congrikunge
级别: 略有小成
精华主题: 0
发帖数量: 211 个
工控威望: 479 点
下载积分: 750 分
在线时间: 769(小时)
注册时间: 2016-04-22
最后登录: 2025-05-29
查看congrikunge的 主题 / 回贴
5楼  发表于: 2024-06-08 08:22
只看该作者 | 小 中 大
。。。。。。。。。。。。。。。。。。。

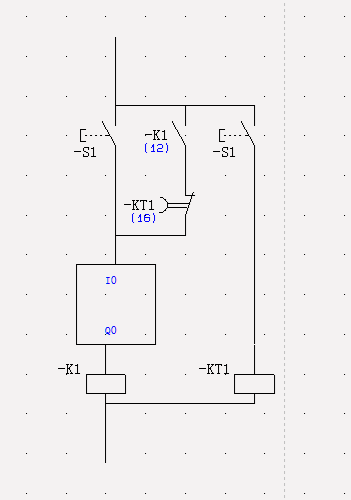

[ 此帖被congrikunge在2024-06-08 14:51重新编辑 ]
hstec2002
级别: 论坛先锋
精华主题: 0
发帖数量: 559 个
工控威望: 1961 点
下载积分: 9632 分
在线时间: 770(小时)
注册时间: 2021-05-05
最后登录: 2025-05-29
查看hstec2002的 主题 / 回贴
6楼  发表于: 2024-06-08 18:24
只看该作者 | 小 中 大
硬件应该叫脉冲生成吧，“需要改成按着按钮运转，放开按钮停止”这不就是自复位常开按钮的功能（点动功能）吗？还是想用硬件做单按钮启停功能？

引用
引用楼主江小工于2024-06-06 16:52发表的 求助：单独硬件能否输出上升沿和下降沿 :
前提手上没有PLC程序。目前程序里写的是电机单动是按钮按一下运转、在按一下停止，需要改成按着按钮运转，放开按钮停止。有什么外部硬件方法可以改吗
QQ: 2845452345
wsxebjz
级别: 略有小成
精华主题: 0
发帖数量: 337 个
工控威望: 400 点
下载积分: 2030 分
在线时间: 83(小时)
注册时间: 2023-05-14
最后登录: 2025-05-07
查看wsxebjz的 主题 / 回贴
7楼  发表于: 2024-07-15 03:20
只看该作者 | 小 中 大
单片机，上升沿和下降沿都触发位操作即可
乌喽牛
级别: 家园常客
精华主题: 0
发帖数量: 714 个
工控威望: 842 点
下载积分: 2009 分
在线时间: 225(小时)
注册时间: 2020-06-10
最后登录: 2025-05-30
查看乌喽牛的 主题 / 回贴
8楼  发表于: 2024-07-16 08:11
只看该作者 | 小 中 大
一个按钮改一下，改成松开一个触点，按下一个触点，
