在S7-200中有AIW0的模擬量輸入,在LAD中怎樣處理可把實際工程值讀到,MCGS所在的監控界面中

得先轉化成標準直，然后觸摸屏就可以通過協議或者說驅動就可以讀到數值了！1

我接受的是4~20mA信號,對應值是6400~32000,請問具體LAD語句怎樣編寫?

使用MCGS，這樣的程序不需要寫！

假設您4-20MA信號對應工程量為0-100，那么PLC中使用MOV指令將AIW移入VW區域。

在MCGS中建立對應的變量以及數據通道，對通道進行處理，使用工程量轉換處理方式就可以。

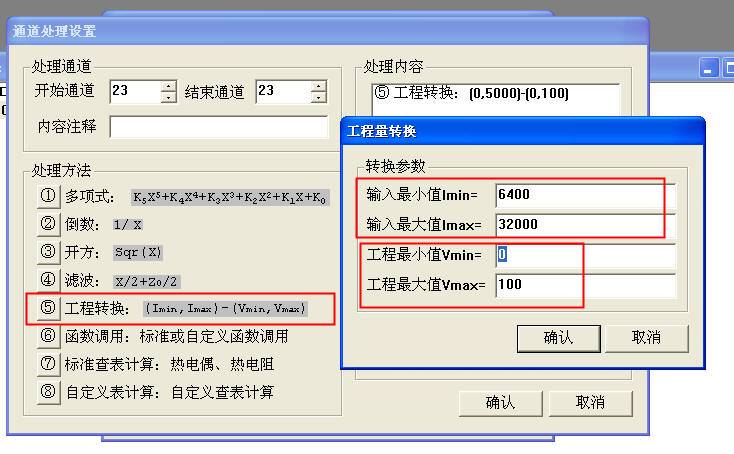

在輸入最小值與最大值分別填入6400，32000，在工程量最小值與最大值中分別填入0，100，那么當MCGS運行時，會自動將6400～32000的值轉換為0～100在屏幕上顯示。




以上～～

值得借鑒

請問MCGS怎么用呢？能介紹一下嗎？

引用

引用第5樓ocean1236于2008-10-10 10:23發表的  :
請問MCGS怎么用呢？能介紹一下嗎？

去官方網站下載軟件包，然后使用在線幫助。

LD    SM0.0
ITD    AIW0, VD90
AENO
DTR    VD90, VD94
AENO
MOVR   VD94, VD98

如上語句在PLC中把AIW0,轉換為實數后，移入VD區。在MCGS通道處理設置中開始通道設為98

那么該通道的數據類型一定是與PLC中VD98相匹配的VDF98

開始通道設為98，結束設為101，還要在MCGS增加通道對話框中增加V寄存器，32位浮點數VDF98
