楼主  发表于: 2009-09-17 21:09
只看楼主 | 小 中 大
图片：
图片：
图片：

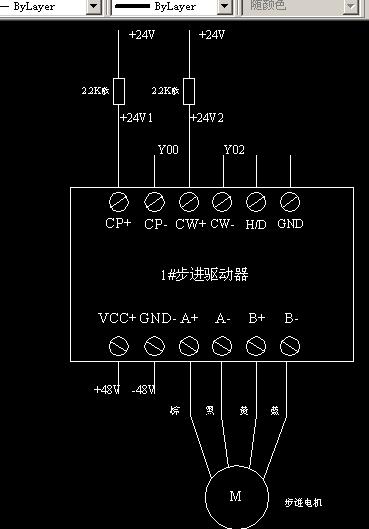

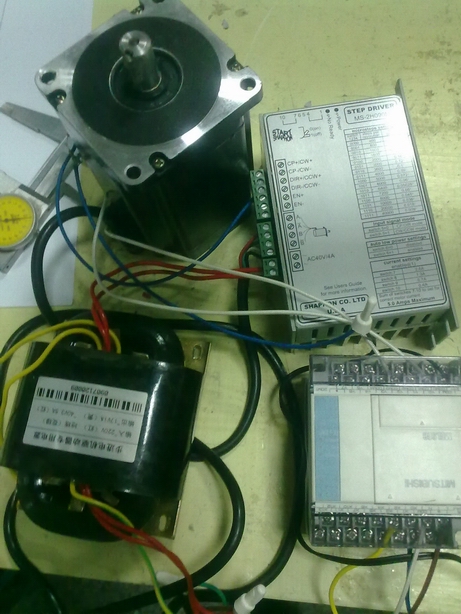

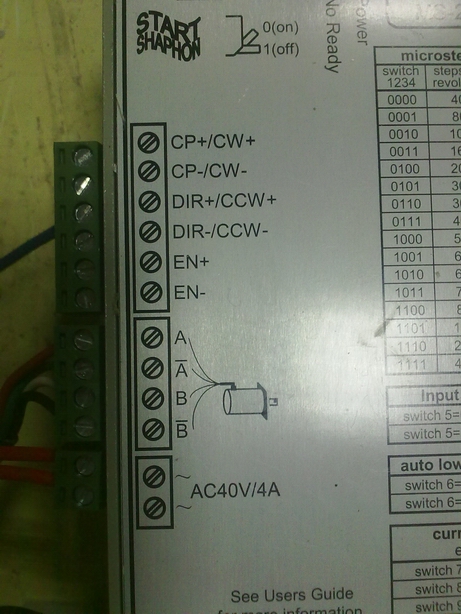

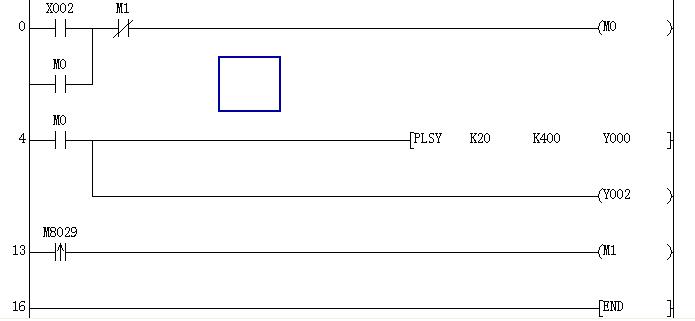

如图，请帮忙看看。
tiger86
你不快乐的根源，是因为你不知道要什么！
级别: 略有小成
精华主题: 0
发帖数量: 200 个
工控威望: 289 点
下载积分: 552 分
在线时间: 77(小时)
注册时间: 2008-09-11
最后登录: 2024-12-20
查看tiger86的 主题 / 回贴
1楼  发表于: 2009-09-17 21:27
只看该作者 | 小 中 大
帮顶了。
wxh0734
级别: 论坛版主

精华主题: 5 篇
发帖数量: 669 个
工控威望: 2697 点
下载积分: 4799 分
在线时间: 1457(小时)
注册时间: 2006-12-04
最后登录: 2022-12-04
查看wxh0734的 主题 / 回贴
2楼  发表于: 2009-09-17 21:33
只看该作者 | 小 中 大
看下这个行不行
wordcome
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看wordcome的 主题 / 回贴
3楼  发表于: 2009-09-17 21:49
只看该作者 | 小 中 大
图片：

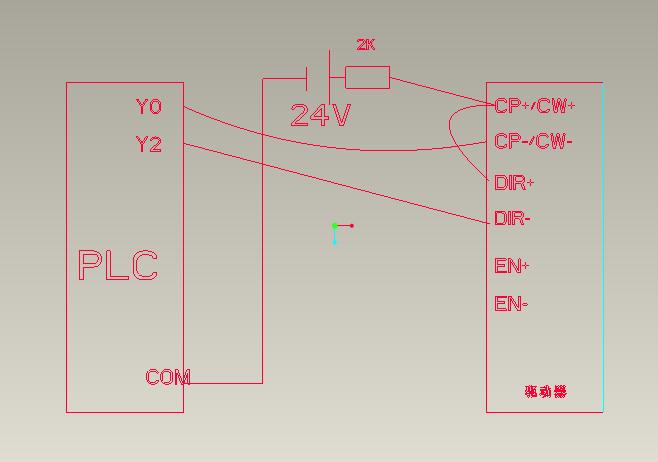

今晚我按说明书用24V电压串联一个2KΩ的电阻，PLC运行正常也有输出指示，但步进电机不转。看看这个接线错在哪里？谢~
xiaoqizi
级别: 论坛先锋
精华主题: 0
发帖数量: 449 个
工控威望: 1319 点
下载积分: 2408 分
在线时间: 716(小时)
注册时间: 2009-07-06
最后登录: 2025-05-29
查看xiaoqizi的 主题 / 回贴
4楼  发表于: 2009-09-17 22:20
只看该作者 | 小 中 大
我想问下你DIP开关怎么设定的
wordcome
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看wordcome的 主题 / 回贴
5楼  发表于: 2009-09-17 22:31
只看该作者 | 小 中 大
DIP开关按说明书设定的，我保证DIP开关设置是OK的。
xiaoqizi
级别: 论坛先锋
精华主题: 0
发帖数量: 449 个
工控威望: 1319 点
下载积分: 2408 分
在线时间: 716(小时)
注册时间: 2009-07-06
最后登录: 2025-05-29
查看xiaoqizi的 主题 / 回贴
6楼  发表于: 2009-09-17 22:45
只看该作者 | 小 中 大
这样了，你不用PLC，选拆掉PLC。直接用24V串个电阻，负的一头接到CP-，正的一头用手拿着去碰CP+，如果电机一步也不动肯定是控制器没弄好！你可以在EN端给加个电压试试，这应该是个使能端
[ 此帖被xiaoqizi在2009-09-17 22:52重新编辑 ]
ahxcmj
级别: 探索解密
精华主题: 0
发帖数量: 22 个
工控威望: 106 点
下载积分: 556 分
在线时间: 26(小时)
注册时间: 2009-11-17
最后登录: 2025-01-24
查看ahxcmj的 主题 / 回贴
7楼  发表于: 2009-12-16 13:19
只看该作者 | 小 中 大
看你的驱动器是交流的啊，
齿轮2009
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看齿轮2009的 主题 / 回贴
8楼  发表于: 2009-12-16 19:28
只看该作者 | 小 中 大
你的PLC是晶体管输出型的么？
齿轮2009
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看齿轮2009的 主题 / 回贴
9楼  发表于: 2010-11-28 14:58
只看该作者 | 小 中 大
电源是多少福特的?
齿轮2009
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看齿轮2009的 主题 / 回贴
10楼  发表于: 2010-11-28 14:59
只看该作者 | 小 中 大
你的PLC型号是什么？
齿轮2009
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看齿轮2009的 主题 / 回贴
11楼  发表于: 2010-11-28 15:00
只看该作者 | 小 中 大
你的PLC型号是什么？人呢
