誰能接答3個定時器控制電機正反轉 ，。控制要求電機正傳50秒停止10秒在反轉50秒停止10秒
在正傳，如此循環。材料有 3個定時器，接觸器5個，按鈕2個

兩個定時器的行不行？？？一個控制正反轉的運行時間，一個控制停止時間

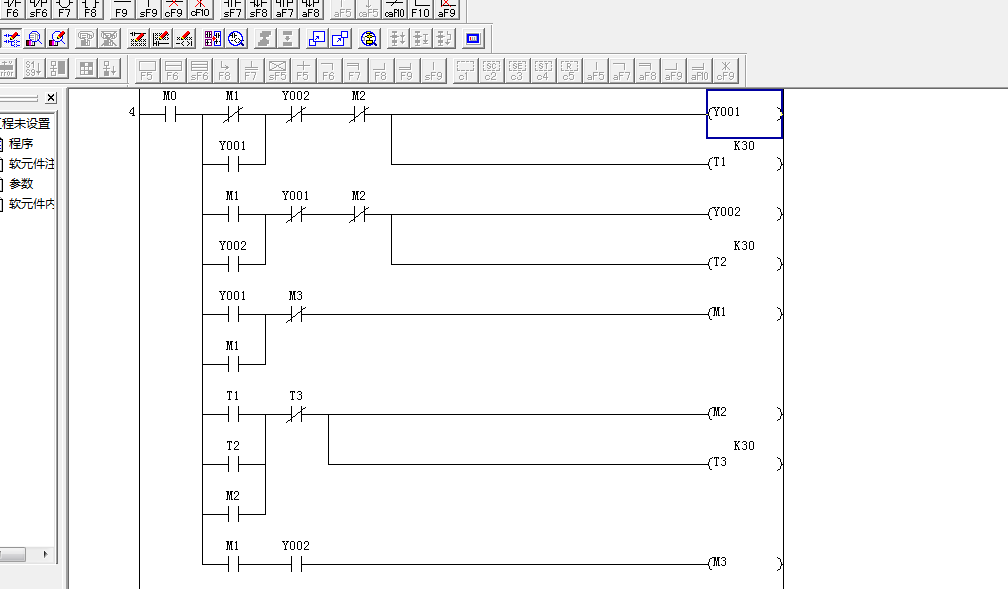

看看我到歐姆龍專區發的貼子，第二個圖改成繼電器控制應該可行的（實際沒用繼電器試過，只用PLC試過可行）希望可以幫到你

再傳一個

引用

引用第32樓shi2999于2012-05-01 10:26發表的  :
這不是我畫的，它是supermax畫的圖簡單可行，能很容易轉成繼電器電路。
Y3和Y4是正反轉。

說說我的看法：Y4的起動條件是Y5的常開，而Y5的停止條件是Y4的常閉，用PLC實現的話，沒問題，但如果改用繼電器控制的話，由于一般繼電器觸點動作都是常閉點先斷開的，所以不知Y4線圈得電后會不會沒有來得及自鎖就失去了得電的條件（Y5常開點)而無法自鎖呢？？所以我也覺得有點懸，但我也沒實際接過這電路

謝謝樓上大哥的解答，小弟又長見識了
