m495603519
forget about me
級別: 略有小成
精華主題: 0
發帖數量: 139 個
工控威望: 275 點
下載積分: 800 分
在線時間: 104(小時)
注冊時間: 2011-02-25
最后登錄: 2024-05-16
查看m495603519的 主題 / 回貼
12樓  發表于: 2013-12-21 11:04
各位大俠你們

 好，我現在也在做一個收卷和放卷的小設備，沒搞過這方面的編程

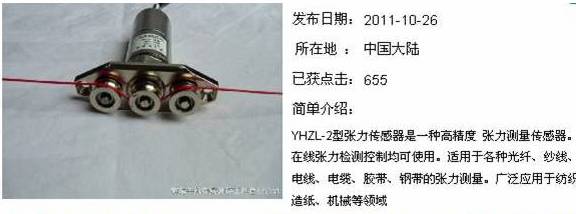

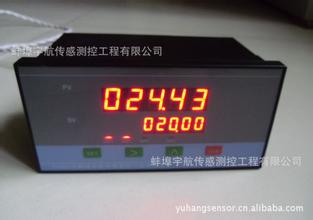

在網上看了個張力檢測器和控制儀錶不知道可不可以使用，發圖上來大家?guī)兔⒖家幌?/div>
chenenpeng
級別: 探索解密
精華主題: 0
發帖數量: 79 個
工控威望: 171 點
下載積分: 414 分
在線時間: 110(小時)
注冊時間: 2010-09-12
最后登錄: 2025-08-05
查看chenenpeng的 主題 / 回貼
13樓  發表于: 2013-12-21 14:48
用變頻器矢量控制加PG
rockyhuo
專業制造全伺服高速衛生巾機器
級別: 論壇先鋒

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 440(小時)
注冊時間: 2008-07-14
最后登錄: 2025-08-22
查看rockyhuo的 主題 / 回貼
14樓  發表于: 2013-12-22 12:01
就1臺普通的變頻器和PLC,就多個張力傳感器就行了,其他的就是編程,還要的需要檢測線上料的線速度,就這幾個,程序也不復雜,也就幾十步,線速度可以達到300米/分,加減速可以在3秒之內停止
變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420
老家伙學電工
級別: 略有小成
精華主題: 0
發帖數量: 326 個
工控威望: 466 點
下載積分: 1015 分
在線時間: 329(小時)
注冊時間: 2010-11-10
最后登錄: 2024-11-14
查看老家伙學電工的 主題 / 回貼
15樓  發表于: 2013-12-22 12:35
樓上也太厲害了，幾十步就能實現這些功能？
一個加減速，模擬量采集，再濾下波，在用你的編程加減乘除一下，為了控制穩定很可能再來個PI控制什么的。
幾十步？可以科普下嗎？
戇獅
廣州三能：自動化設備制造 自動化培訓
級別: 略有小成
精華主題: 0
發帖數量: 372 個
工控威望: 491 點
下載積分: 1462 分
在線時間: 598(小時)
注冊時間: 2010-08-06
最后登錄: 2025-07-10
查看戇獅的 主題 / 回貼
16樓  發表于: 2013-12-22 12:45
程序問題
卷徑計算
啟動補償
加速補償
減速補償
停止長度計算
加減速S字處理
開環控制
閉環控制
速度計算
速度跟隨
廣州夏譜  工控專家 林生 13602663187 專業自動化設備開發，全實操自動化培訓
老家伙學電工
級別: 略有小成
精華主題: 0
發帖數量: 326 個
工控威望: 466 點
下載積分: 1015 分
在線時間: 329(小時)
注冊時間: 2010-11-10
最后登錄: 2024-11-14
查看老家伙學電工的 主題 / 回貼
17樓  發表于: 2013-12-22 12:51
樓上高人。
一臺機器的穩定運行，離不開樓上提的各個方面。
這些加在一起少說也得兩千步。
幾十步？
不要誤導我們這些不懂的，好吧！
rockyhuo
專業制造全伺服高速衛生巾機器
級別: 論壇先鋒

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 440(小時)
注冊時間: 2008-07-14
最后登錄: 2025-08-22
查看rockyhuo的 主題 / 回貼
18樓  發表于: 2013-12-22 13:48

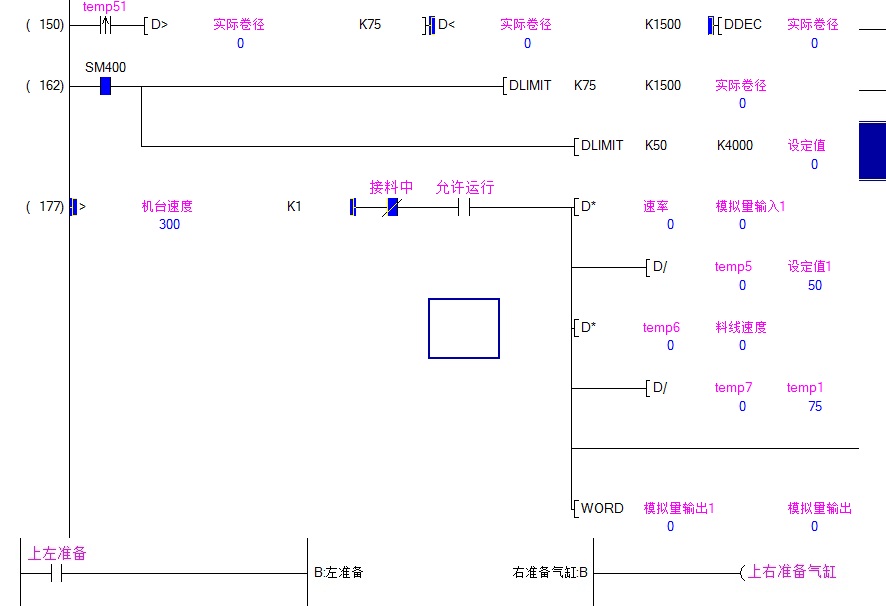

我可沒有騙你們,主要的計算幾十部就差不多吧,我整個換接料過程才500多步,沒有什么PI計算,還有跟隨的計算.
我以前的也和你們那樣子,使用過PI計算,但是效果不好,特別是卷徑相差比較大的時侯波動比較大,我現在的才幾個參數設置,然后邊加減速邊調試,1個卷的調試也才不到15分鐘.
變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420
rockyhuo
專業制造全伺服高速衛生巾機器
級別: 論壇先鋒

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 440(小時)
注冊時間: 2008-07-14
最后登錄: 2025-08-22
查看rockyhuo的 主題 / 回貼
19樓  發表于: 2013-12-22 13:50

本帖最近評分記錄：
  • 下載積分:+5(ykykkhor) 感謝分享！
    • 變頻器中心放卷，可以穩定達到280M/分鐘線速度.
    全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
    QQ:84818626
    電話:18923140420
    老家伙學電工
    級別: 略有小成
    精華主題: 0
    發帖數量: 326 個
    工控威望: 466 點
    下載積分: 1015 分
    在線時間: 329(小時)
    注冊時間: 2010-11-10
    最后登錄: 2024-11-14
    查看老家伙學電工的 主題 / 回貼
    20樓  發表于: 2013-12-22 18:15
    請樓上諒解，因為也認識幾個設備廠里面做程序的，他們的程序我也了解一些，看他們都是好幾千步的樣子。基本上都有用到PI控制的。即使不是用PID的，好象弄起來更復雜。
    同意你的觀點，用PI控制時，卷徑相差較大的時候，波動較大。
    也許你的編程理念比較新吧，我對這方面不懂，正在學習過程中。
    rockyhuo
    專業制造全伺服高速衛生巾機器
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 1610 個
    工控威望: 1929 點
    下載積分: 4459 分
    在線時間: 440(小時)
    注冊時間: 2008-07-14
    最后登錄: 2025-08-22
    查看rockyhuo的 主題 / 回貼
    21樓  發表于: 2013-12-22 22:10
    我以前的一臺機8套的放卷程序加上張力的控制程序,坐下來的程序都大概在2W左右.我也參考別人的程序做成的,比較簡單,現在整臺機的程序才不到1W.
    其實放卷的可以不用算PI的,我也做過自己寫PI的程序,實際上關鍵的就在卷徑的計算上.
    變頻器中心放卷，可以穩定達到280M/分鐘線速度.
    全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
    QQ:84818626
    電話:18923140420
    老家伙學電工
    級別: 略有小成
    精華主題: 0
    發帖數量: 326 個
    工控威望: 466 點
    下載積分: 1015 分
    在線時間: 329(小時)
    注冊時間: 2010-11-10
    最后登錄: 2024-11-14
    查看老家伙學電工的 主題 / 回貼
    22樓  發表于: 2013-12-23 18:23
    放卷不用PI控制的，想不出來什么道理。如果是速度控制模式，不用PI也得用類似的東西來控制了。
    也許用的是線速度下的力矩控制模式吧，力矩按卷徑衰減？
    樓上用的西門子的PLC吧？西門子好象有很方便的算直徑的指令。
    rockyhuo
    專業制造全伺服高速衛生巾機器
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 1610 個
    工控威望: 1929 點
    下載積分: 4459 分
    在線時間: 440(小時)
    注冊時間: 2008-07-14
    最后登錄: 2025-08-22
    查看rockyhuo的 主題 / 回貼
    23樓  發表于: 2013-12-23 21:59
    我也是用三菱做的,已經做成模塊了,西門子的也可以做,只要懂得算法,不管是什么牌子的PLC,或者是電腦編程有是一樣的.
    算法什么都不用做在什么模式做,說白了就是一條公式就行了,指示有個參數需要開機來調試罷了,變頻器就是用模擬量控制就行了
