大家好！我外接一個稱重傳感器，它能輸出4~20ma電流信號，用這個與Q64AD模塊進行連接，但是在GX Works中如何編寫相應程序呢，如果我再外接觸摸屏，如何讀出我的重量？
這是我最近在研究的一個小課題，請大家不吝賜教啊！

我還想了解，這個程序編寫中是不是有對應的特殊指令？如有，是什么指令？

感謝2樓的朋友，你能再說細點嗎？我對GX Works軟件不是很熟悉，具體怎么操作？

非常感謝，我按照你說的調試下。另外，你說不需要編寫指令，那么GX Works會自動進行計算，然后將轉換值存放在D？通道呢？

8樓的，我算的輸入電流=12ma時，D0=3000？是不是我算錯了？

PLC
------------[DIV D0 K4 D10]？含義能幫我簡單解釋麼？謝謝啊

11樓的朋友，那按你說的是不是應該為K40？我把我今天做測試的接線及程序發布出來，供大家探討

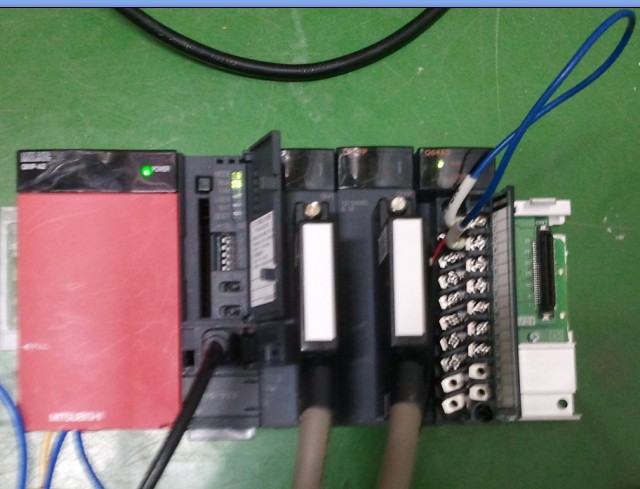

Q64AD模擬量模塊接線圖

上圖中白色長條是“稱重模塊”，它只能輸出非標準電信號，所以后面接了個“稱重放大器”，它能將電信號轉換為標準4~20ma的電信號，“稱重放大器”輸出兩根線，輸出的+接Q64AD中V+（V+與I+短接：原因可參考Q64AD模塊手冊，有需要可以找我），輸出—接V-端

模擬量模塊接線圖

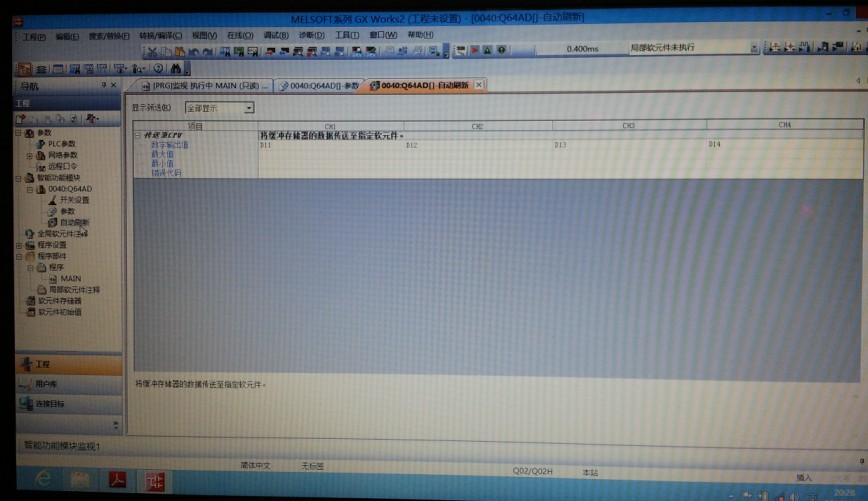

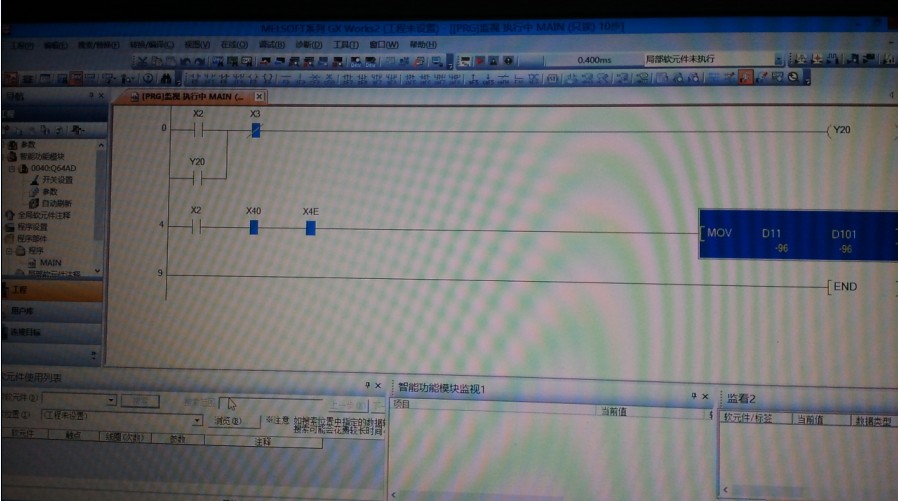

我在GX Works中編寫的程序和智能模塊單元中對CH1~CH4的設置。問題：1.我通道設定的寄存器D11~D14，方式對嗎？這個是固定的還是我可以任意設置？2.在GX Works軟件中如何查看D11內的數據？（在歐姆龍中有該功能，要是在D11內有數據，可以查看）3.在PLC程序中我沒有計算公式，那么輸出的D11中怎么會有計算好的結果？也就是說，我必須要在程序中編寫公式才行？4.我稱重傳感器沒有接線時，怎么會有-96這個數據呢？這讓我很困惑，求大家指點~

感謝17樓的朋友，這個運算程序怎么寫？我這個承重傳感器量程是0~10Kg的，-96表示最低限？那按道理，我正常顯示應該為0啊，我是不是需要校正？
