樓主發表于: 2008-06-19 08:40

全看 | 小中大

圖片：

ＯＭＲＯＮ　ＰＬＣ　ＲＳ２３２口編程電纜接線圖：

一．ＯＭＲＯＮ　ＰＬＣ側是９針的陽頭對應電腦側的ＲＳ２３２接口是９針的陰頭方式是：

１－－－－－－接外殼

２－－－－－－２

３－－－－－－３

４，５短接　　７，８短接

９－－－－－－５

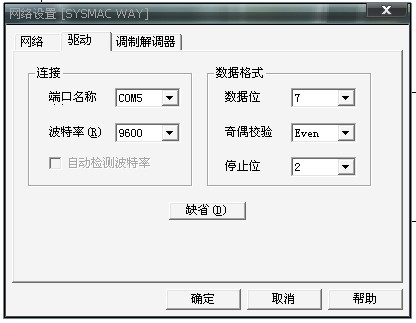

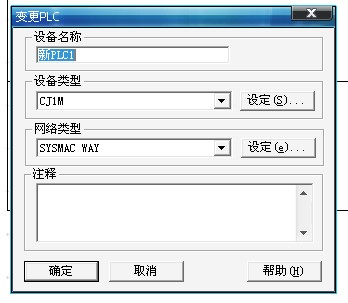

二．編程軟件設置：見附件圖形

三．ＰＬＣ硬件設定：ＰＬＣ的ＤＩＰ開關５　　ＯＦＦ

ＯＭＲＯＮ　ＰＬＣ的通訊連接線，使用方便，已經調試ＯＫ，請放心使用

同心同德,共建家園

weilian6666

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看weilian6666的主題 / 回貼

1樓發表于: 2009-08-02 15:20

全看 | 小中大

WAN FEN GANXIE
