工控人家園 綜合討論 模擬量干擾問題

ctz556

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 191 點
下載積分: 1229 分
在線時間: 121(小時)
注冊時間: 2013-11-25
最后登錄: 2023-08-07
查看ctz556的主題 / 回貼

樓主發表于: 2018-03-24 21:14

全看 | 小中大

第一次使用模擬量就翻車了，前一陣論壇求助電子尺的使用問題http://www.xjkz.com.cn/read-gktid-1645195.html，參考網友意見，最終采用了4-20ma的兩線制變送器。模擬量模塊為FX3G-2AD-BD，用來獲取液壓機的位置。

問題來了，PLC讀取的模擬量（位置）波動非常大，基本上為不可用的狀態。液壓站采用匯川30KW伺服，伺服未使能時模擬量讀數正常，但是只要伺服使能，PLC的模擬量就一直跳動，而且液壓站上未通電的電磁閥（24VDC）的指示燈都為微亮狀態。

三相電源輸入有采用電抗器，伺服驅動器輸出電機線繞了環形磁環一圈。220V電源來自隔離變壓器，電流信號模擬量變送器采用了屏蔽雙絞線。

幫忙分析一下應該如何處理干擾問題，謝謝！

lin10663

Ivan

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3909 個
工控威望: 4364 點
下載積分: 147004 分
在線時間: 6744(小時)
注冊時間: 2016-10-23
最后登錄: 2025-08-27
查看lin10663的主題 / 回貼

1樓發表于: 2018-03-25 09:05

全看 | 小中大

Response time主要是多少
不要求你可以加電容100P+0.22UF抑制雜訊
速度要快點22P+0.1UF(104)

本帖最近評分記錄：

下載積分:+1(dawutong) 好貼好貼！

努力~學習
QQ:1796367739 VX:IVAN10663

lin10663

Ivan

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3909 個
工控威望: 4364 點
下載積分: 147004 分
在線時間: 6744(小時)
注冊時間: 2016-10-23
最后登錄: 2025-08-27
查看lin10663的主題 / 回貼

2樓發表于: 2018-03-25 18:01

全看 | 小中大

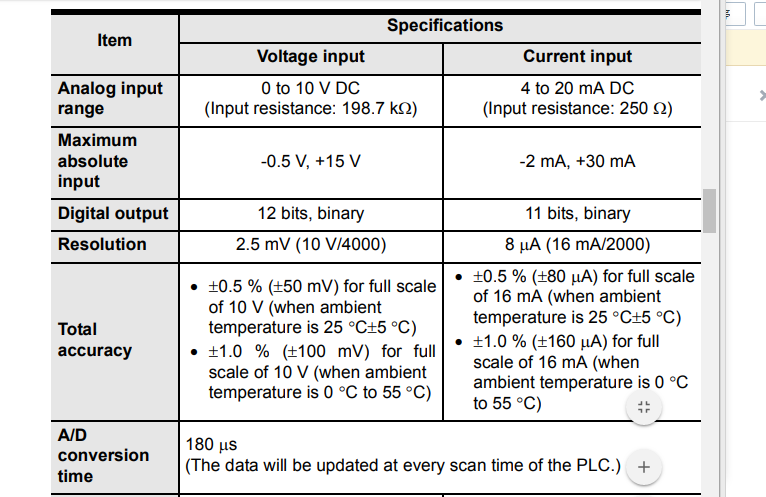

圖片：

精度沒想像那麼差把
Q系列我不敢說

努力~學習
QQ:1796367739 VX:IVAN10663
