工控人家園 西門子工控論壇 S7-200 smart與英威騰變頻器通訊的狗血事件

尹夢超

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 98 個
工控威望: 258 點
下載積分: 7056 分
在線時間: 82(小時)
注冊時間: 2012-05-24
最后登錄: 2025-08-17
查看尹夢超的主題 / 回貼

樓主發表于: 2022-03-10 17:17

全看 | 小中大

首先講下，這片帖子不是講200smart PLC和變頻器通訊程序怎么編寫的，因為類似的帖子網上其實有很多，而且大多數照著操作，編程就能成功。但是呢往往有一些鉆牛角尖的人，就是照貓畫虎還是會失敗，比如說像我這樣的。然而出錯的原因，又是比較有意思的，可能有些人也會遇到，所以在此記錄下。

現在的通訊基本都是用的Modbus通訊，西門子PLC的這個也是比較多見，而且幫助手冊也都有介紹。Modbus通訊里面有一個指令碼是連續多字節傳送，功能碼是03。我之前是用慣了S7-1200PLC，所以喜歡把連續的寄存器地址寫在一起，舉個例子，比如變頻器啟停命令是40005，變頻器頻率設定是40006，那么我自然就會連續發送2個字地址。于是我在200smart PLC也是這么用的�？蓪嶋H調試的結果就是，這樣的連續傳送大于1個字的地址，變頻器通訊控制是失敗的。至于失敗的原因是smart200不行，還是變頻器端不行。我也沒有具體研究，咱也沒這個能力。

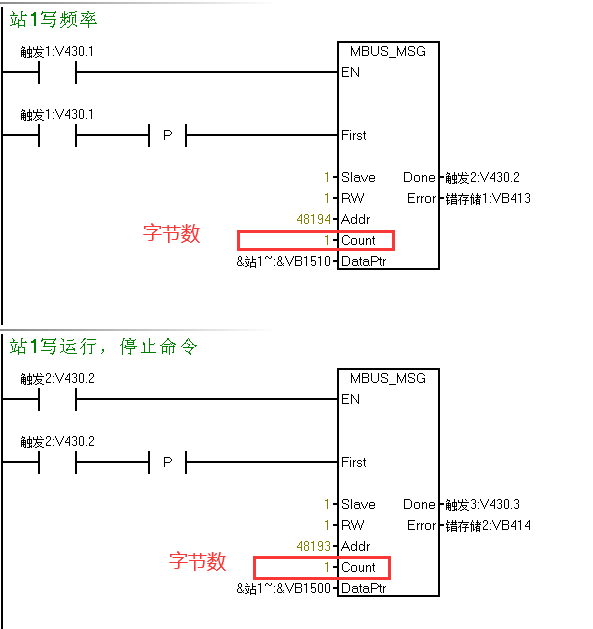

如圖，在字節數改成1以后，如果接線正確，參數正確，程序正確，那就能正常啟停變頻器，以及更改變頻器頻率。但是字節數改成2及以上，那肯定是通訊異常。而且現在網上的編程說明文檔也基本都是1個字節。

[ 此帖被尹夢超在2022-03-10 17:23重新編輯 ]

黃原古塔

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 191 個
工控威望: 268 點
下載積分: 4004 分
在線時間: 494(小時)
注冊時間: 2021-10-22
最后登錄: 2025-08-28
查看黃原古塔的主題 / 回貼

1樓發表于: 2022-10-17 11:08

全看 | 小中大

看了之前測試的PLC和變頻器的通訊程序，啟動和頻率給定是單獨分開的，地址本身就不連續。
