我用臺達PLC 和04AD模塊寫程序，測量壓力的時候選擇CH1，模式2.壓力傳感器輸出為4~20mA，對應0~16BAR的壓力，想不明白監視看到的都是負值。請教各位大俠，只是說明原因啊？

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1409 個
工控威望: 1516 點
下載積分: 13285 分
在線時間: 2219(小時)
注冊時間: 2008-03-19
最后登錄: 2025-05-20
查看小蜜蜂的主題 / 回貼

1樓發表于: 2010-05-10 13:42

全看 | 小中大

如果傳感器沒有接好或者說沒接，監控時會產生負值。

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1409 個
工控威望: 1516 點
下載積分: 13285 分
在線時間: 2219(小時)
注冊時間: 2008-03-19
最后登錄: 2025-05-20
查看小蜜蜂的主題 / 回貼

2樓發表于: 2010-05-11 12:12

全看 | 小中大

前幾天我用臺達DVP06XA-S混合模擬量，我用通道一也是模式2，我自己沒接壓力變送器的時候，監控PLC就是負值，不過這個負值稍微有點變動，波動的不多。

樓主留言：

那么你怎么搞啊？直接用啊？

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1409 個
工控威望: 1516 點
下載積分: 13285 分
在線時間: 2219(小時)
注冊時間: 2008-03-19
最后登錄: 2025-05-20
查看小蜜蜂的主題 / 回貼

3樓發表于: 2010-05-11 13:30

全看 | 小中大

你用萬用表測一下輸出電流到底是多少mA？不會是0mA吧？

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1409 個
工控威望: 1516 點
下載積分: 13285 分
在線時間: 2219(小時)
注冊時間: 2008-03-19
最后登錄: 2025-05-20
查看小蜜蜂的主題 / 回貼

4樓發表于: 2010-05-11 15:01

全看 | 小中大

我接上去沒壓的時候，監控為0，很正確。你的壓力傳感器是幾線的啊？如果兩線的話，還要給電源它。

樓主留言：

賣東西的人叫我接兩線，一條+24V另外一條接如模擬塊那里

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1409 個
工控威望: 1516 點
下載積分: 13285 分
在線時間: 2219(小時)
注冊時間: 2008-03-19
最后登錄: 2025-05-20
查看小蜜蜂的主題 / 回貼

5樓發表于: 2010-05-11 19:57

全看 | 小中大

樓主留言：

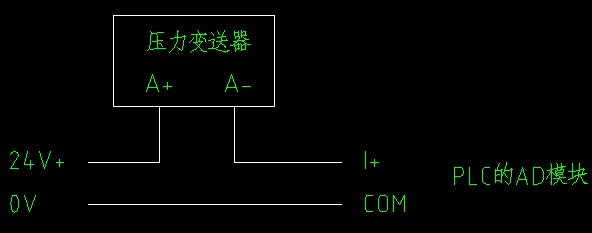

接線就是這樣的咯

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1409 個
工控威望: 1516 點
下載積分: 13285 分
在線時間: 2219(小時)
注冊時間: 2008-03-19
最后登錄: 2025-05-20
查看小蜜蜂的主題 / 回貼

6樓發表于: 2010-05-11 19:59

全看 | 小中大

你有用到變頻器嗎？確認沒有的話，還有程序沒有問題的話，通過調整斜率可以讓你4mA時對應數值0。

樓主留言：

沒有用到變頻器；程序都沒有問題，現在確認就輸出不足4MA造成的，
