工控人家園 資料互助 歐姆龍PLC編程電纜自制圖

haoqing

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 5 篇
發帖數量: 669 個
工控威望: 1790 點
下載積分: 132 分
在線時間: 970(小時)
注冊時間: 2006-11-25
最后登錄: 2024-06-08
查看haoqing的主題 / 回貼

樓主發表于: 2006-11-30 14:45

全看 | 小中大

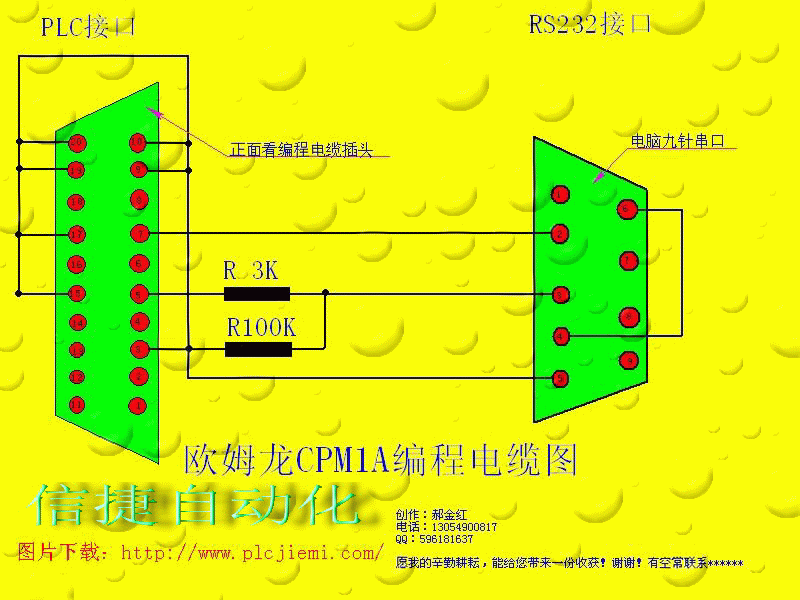

描述：歐姆龍PLC編程電纜自制圖
圖片：

大家一起分享啊！細說一下：圖上畫的是編程電纜的plc 20針接頭的正面看，腳標注是我自己標的，不過omron公司沒有標注插腳號碼，其中100K的電阻也可以省略，這樣的話就相當簡單了，不會做不了吧？我做的電纜20針插頭都是我自己做的。材料原LG變頻器cpu板上的一個通訊插座，搞下來，剪去一半，只留20個腳，中間加一塊絕緣板隔開，封堵剛才切開的另一端，如圖焊接，自己做個外殼，就好了。只要有心一定會做的很好，我的很仿真奧！如果你有接頭的話就不用那么費事了，不過我是沒找到插頭啊，很難找！

[ 此帖被haoqing在2008-11-23 20:26重新編輯 ]

本帖最近評分記錄：

下載積分:+3(yexinping) 熱心助人

黃金:+3(YMMFA)

WeChat:plcjiemi QQ:596181637 Email:plcjiemi@qq.com URL:www.plcjiemi.com

qxm

流浪者之歌

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 47 個
工控威望: 188 點
下載積分: 1882 分
在線時間: 23(小時)
注冊時間: 2008-06-26
最后登錄: 2016-08-20
查看qxm的主題 / 回貼

1樓發表于: 2008-09-18 14:23

全看 | 小中大

做做，試一試
