gali1120107
漫漫長路，吾將上下而求索。
級別: 家園常客
精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的 主題 / 回貼
樓主  發表于: 2011-07-13 22:10
圖片：
圖片：
圖片：
圖片：
圖片：
圖片：
圖片：
圖片：

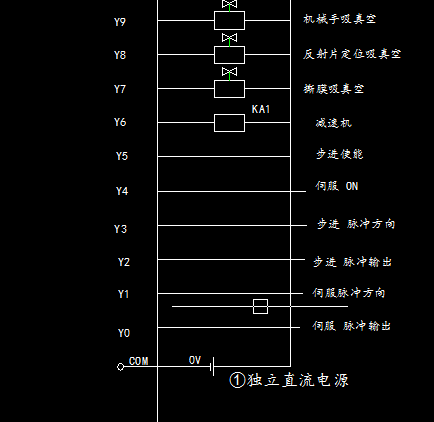

新畫的電氣原理圖 大家?guī)兔φ艺覇栴}
groovy101
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 142 點
下載積分: 510 分
在線時間: 15(小時)
注冊時間: 2010-08-23
最后登錄: 2025-05-11
查看groovy101的 主題 / 回貼
1樓  發表于: 2011-07-13 22:14
新畫的圖不是很清楚，你可考慮用屏幕截圖將你畫的圖傳上來給大伙看看。
小不點大
級別: 探索解密
精華主題: 0
發帖數量: 51 個
工控威望: 177 點
下載積分: 711 分
在線時間: 242(小時)
注冊時間: 2010-12-13
最后登錄: 2024-08-29
查看小不點大的 主題 / 回貼
2樓  發表于: 2011-08-07 21:17
路過， 不錯
renjiawonder
級別: 家園常客
精華主題: 0
發帖數量: 475 個
工控威望: 579 點
下載積分: 4836 分
在線時間: 174(小時)
注冊時間: 2009-12-01
最后登錄: 2023-08-01
查看renjiawonder的 主題 / 回貼
3樓  發表于: 2011-12-07 23:30
路過,何不將圖紙整體放上來
417369797
人活著不能被思想不純的人影響到做回自己最重要。
級別: 略有小成
精華主題: 0
發帖數量: 162 個
工控威望: 304 點
下載積分: 592 分
在線時間: 237(小時)
注冊時間: 2010-09-08
最后登錄: 2025-01-11
查看417369797的 主題 / 回貼
4樓  發表于: 2011-12-08 08:32

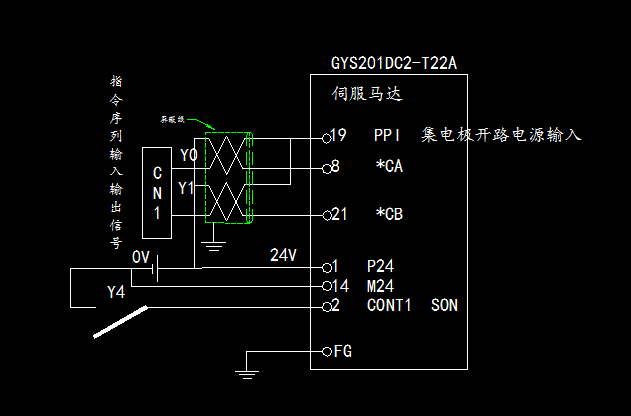

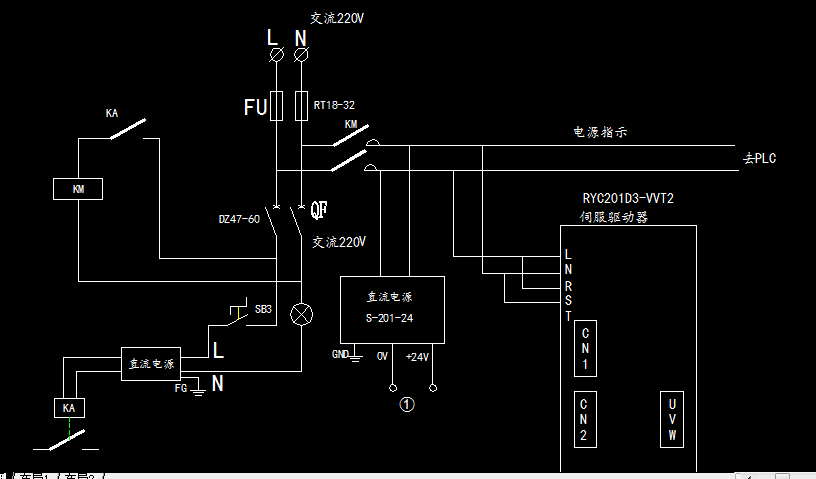

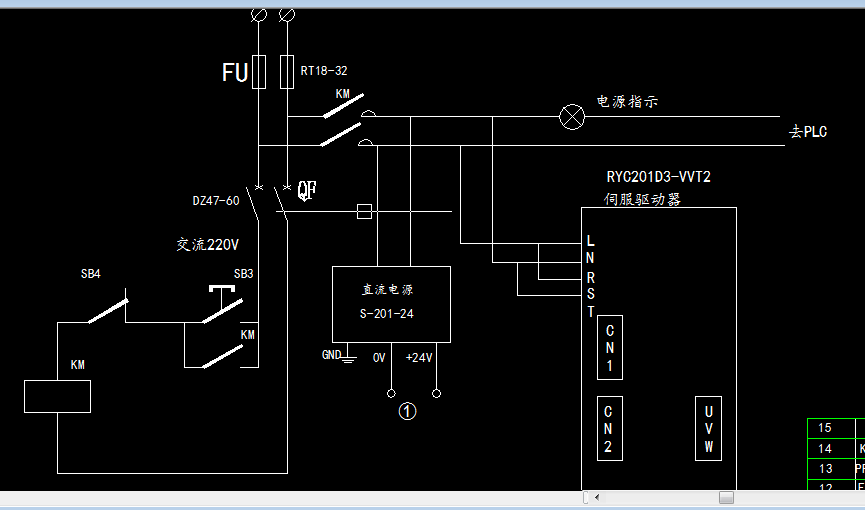

伺服放大器主回路側好像不對的
銘杰工控
溫嶺市正凱自動化設備有限公司
級別: 網絡英雄

精華主題: 0
發帖數量: 1976 個
工控威望: 6488 點
下載積分: 966 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-05-10
查看銘杰工控的 主題 / 回貼
5樓  發表于: 2011-12-08 09:01
圖紙整體觀比較欠缺，不夠美觀。畫得多了就好了。說實話我對用CAD畫電路圖比較抵觸，也不太喜歡用。
溫嶺市正凱自動化設備有限公司  15057679726
全自動換箱機 催化劑再生、處置智能裝備 MES軟件 WCS軟件 注塑工廠整體智能化解決方案    重載桁架機械手
techo
級別: 略有小成
精華主題: 0
發帖數量: 334 個
工控威望: 409 點
下載積分: 1126 分
在線時間: 117(小時)
注冊時間: 2010-05-09
最后登錄: 2015-11-29
查看techo的 主題 / 回貼
6樓  發表于: 2011-12-08 09:06
太亂了，分不清主次
銘杰工控
溫嶺市正凱自動化設備有限公司
級別: 網絡英雄

精華主題: 0
發帖數量: 1976 個
工控威望: 6488 點
下載積分: 966 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-05-10
查看銘杰工控的 主題 / 回貼
7樓  發表于: 2011-12-08 09:23
不知樓主用的是松下的PLC還是基恩士的PLC，有一個Y9出現，其他的PLC是沒這個點的。
溫嶺市正凱自動化設備有限公司  15057679726
全自動換箱機 催化劑再生、處置智能裝備 MES軟件 WCS軟件 注塑工廠整體智能化解決方案    重載桁架機械手
longkeming
現場設備改造，非標設備設計制造 ，機械手，運動控制，省人力方
級別: 略有小成
精華主題: 0
發帖數量: 346 個
工控威望: 494 點
下載積分: 3045 分
在線時間: 142(小時)
注冊時間: 2011-11-16
最后登錄: 2014-07-19
查看longkeming的 主題 / 回貼
8樓  發表于: 2011-12-08 09:47
這種畫法，畫幾張是可以的，畫幾百張就亂了
鎖螺絲機
longkeming
現場設備改造，非標設備設計制造 ，機械手，運動控制，省人力方
級別: 略有小成
精華主題: 0
發帖數量: 346 個
工控威望: 494 點
下載積分: 3045 分
在線時間: 142(小時)
注冊時間: 2011-11-16
最后登錄: 2014-07-19
查看longkeming的 主題 / 回貼
9樓  發表于: 2011-12-08 09:50
看看日本人做得A4電路圖吧，幾百張圖，接線只要大街上找個不傻的人都能接
那標注，那作圖的邏輯關系，想錯都難
鎖螺絲機
longkeming
現場設備改造，非標設備設計制造 ，機械手，運動控制，省人力方
級別: 略有小成
精華主題: 0
發帖數量: 346 個
工控威望: 494 點
下載積分: 3045 分
在線時間: 142(小時)
注冊時間: 2011-11-16
最后登錄: 2014-07-19
查看longkeming的 主題 / 回貼
10樓  發表于: 2011-12-08 09:55
CAD 畫電路圖，最大得一個優勢是可以1;1仿真電器元件位置圖，當然一般企業是不管的，什么地方都可以放，只要方的下
