x1應比x0先感應到

樓主留言：

老師，看不懂啊，我用的是信捷的plc怎么寫啊

附件：

梯形圖 MAIN.pdf (43 K) 下載次數:15
網站提示: 請不要用迅雷下載附件，容易出錯

bigluo

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 387 個
工控威望: 912 點
下載積分: 2724 分
在線時間: 73(小時)
注冊時間: 2007-12-14
最后登錄: 2021-05-15
查看bigluo的主題 / 回貼

13樓發表于: 2012-05-06 23:15

只看該作者 | 小中大

用你的圖作例子
用4位的移位寄存器，看圖中最右邊四個工位，當前X0脈沖來時，移位寄存器的值是1001，到下一個脈沖來時，移位寄存器的值就是1100，你只要判斷最低位，就知道要不要開電磁閥了。
也就是說，在X0的上升沿，如果檢測位有工件，則在移位寄存器的最高點置1，否則置零，原來的最高位右移一位，次高位也右移一位，最低位在判斷后丟棄。

樓主留言：

搞不懂啊，真苦惱

本帖最近評分記錄：

下載積分:+3(ljfsss) 方法是好，可是不會用， ..

ljfsss

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 59 個
工控威望: 198 點
下載積分: 582 分
在線時間: 18(小時)
注冊時間: 2010-09-27
最后登錄: 2020-11-13
查看ljfsss的主題 / 回貼

14樓發表于: 2012-05-11 00:46

只看該作者 | 小中大

圖片：

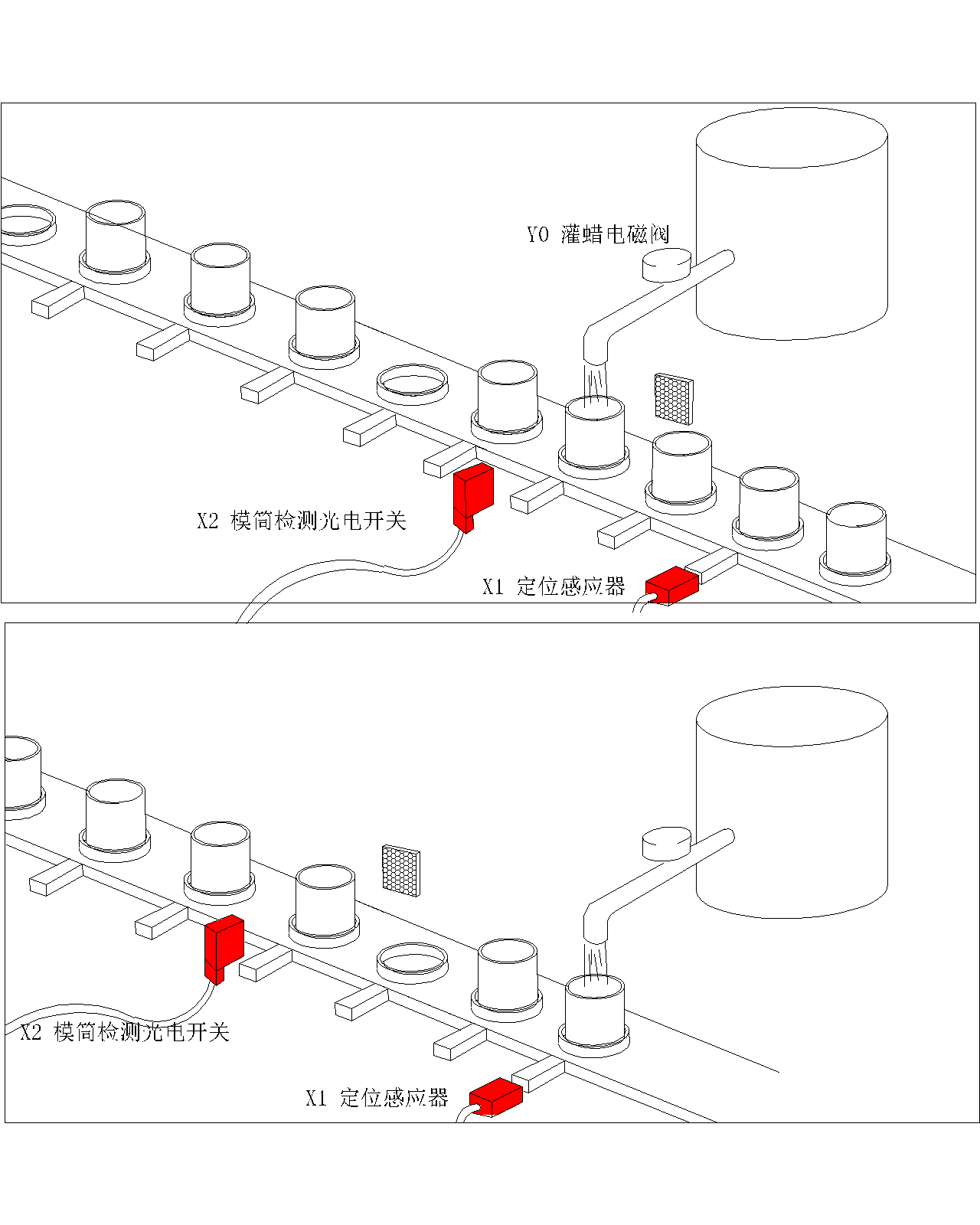

大家看這個圖可能比較清楚點，上圖是直接檢測模具筒，有產品直接灌
下圖是把檢測產品的感應器放在前面，先檢測然后等到了灌的地方，開始灌
有師傅們說用移位指令，我怎么把檢測到信息轉成11101110這樣的二進制數啊？
