arrow0725
級別: 探索解密
精華主題: 0
發帖數量: 29 個
工控威望: 146 點
下載積分: 831 分
在線時間: 19(小時)
注冊時間: 2012-04-26
最后登錄: 2013-07-10
查看arrow0725的 主題 / 回貼
樓主  發表于: 2012-05-21 13:21

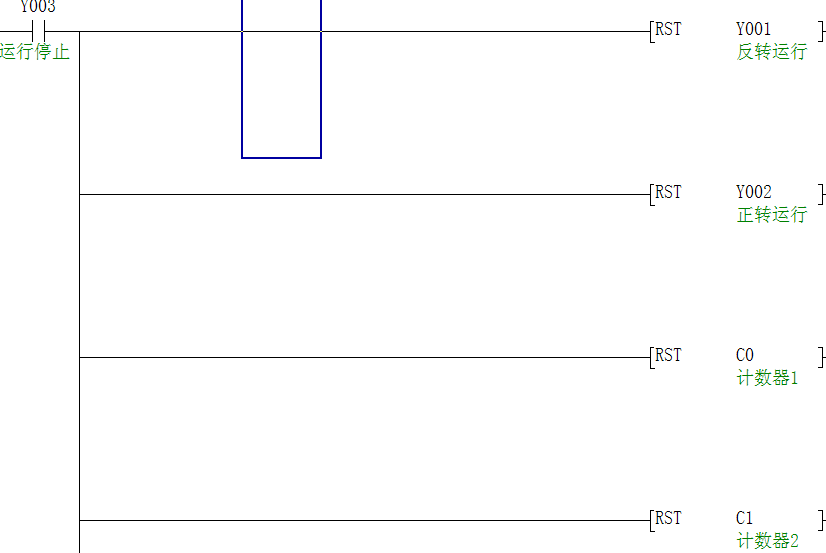

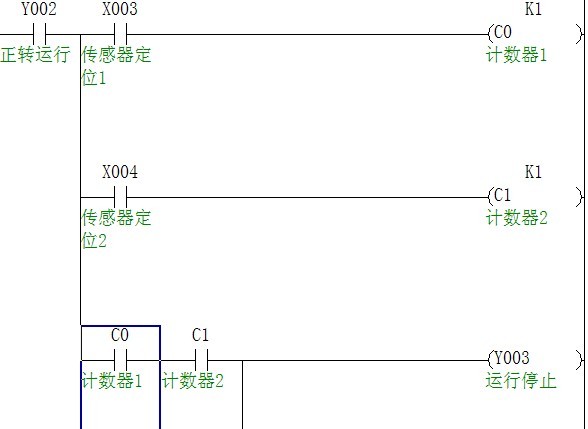

上述兩幅圖，梯形圖里第一幅在前，接著是第二幅。

當Y002=ON時，緊接著X003 = ON ， X004 = ON 接通一次時，Y003為什么一直沒有ON過？
我這個接的是電動機，當正轉運行時，X003和X004傳感器分別導通一次（計數器分別計數一次）時讓電動機停止運行

結果這個梯形圖運行時，PLC控制器里一直是Y002在亮，Y003一直不亮（就是不停止），請教錯在哪里？？
znz43
工控職業已成回憶 只因愛好常回家園 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1059 個
工控威望: 4902 點
下載積分: 7356 分
在線時間: 2563(小時)
注冊時間: 2010-06-24
最后登錄: 2025-05-16
查看znz43的 主題 / 回貼
1樓  發表于: 2012-05-21 13:27
Y002靠什么置ON ? 把全部程序貼出來才能分析。
出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。
cao871010
級別: 探索解密
精華主題: 0
發帖數量: 5 個
工控威望: 114 點
下載積分: 471 分
在線時間: 67(小時)
注冊時間: 2012-03-29
最后登錄: 2025-04-16
查看cao871010的 主題 / 回貼
2樓  發表于: 2012-05-21 13:38
我試了下沒有什么問題呀
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的 主題 / 回貼
3樓  發表于: 2012-05-21 13:42
程序自己邏輯錯誤。因為當Y3將要亮的時候，你又講C0/C1復位。這樣Y3將不可能得電。為了確認這個判斷可以零時將復位C0/C1取消看看。
arrow0725
級別: 探索解密
精華主題: 0
發帖數量: 29 個
工控威望: 146 點
下載積分: 831 分
在線時間: 19(小時)
注冊時間: 2012-04-26
最后登錄: 2013-07-10
查看arrow0725的 主題 / 回貼
4樓  發表于: 2012-05-21 13:52
3樓的，我取消C0 C1的復位，Y3就會得電
這個沒錯
問題是我程序里一定要對其進行復位操作的，該怎么處理呢？
yyhhjj2008
級別: 探索解密
精華主題: 0
發帖數量: 66 個
工控威望: 161 點
下載積分: 657 分
在線時間: 75(小時)
注冊時間: 2010-11-19
最后登錄: 2025-05-05
查看yyhhjj2008的 主題 / 回貼
5樓  發表于: 2012-05-21 14:04
將第一幅圖中的Y3改為上升沿如何
qfgkr
級別: 略有小成
精華主題: 0
發帖數量: 192 個
工控威望: 319 點
下載積分: 2224 分
在線時間: 142(小時)
注冊時間: 2011-08-15
最后登錄: 2023-01-02
查看qfgkr的 主題 / 回貼
6樓  發表于: 2012-05-21 14:11
樓主要習慣使用上升沿、下降沿及保持指令~
可以參考五樓的做法，將Y3的a觸點進行上升沿處理！
小小一電工
每天一點點 加油 你可以的！
級別: 工控俠客
精華主題: 0
發帖數量: 646 個
工控威望: 2530 點
下載積分: 1698 分
在線時間: 747(小時)
注冊時間: 2012-02-27
最后登錄: 2024-08-12
查看小小一電工的 主題 / 回貼
7樓  發表于: 2012-05-21 14:16
5樓說的對用PLS指令
每天一點點
arrow0725
級別: 探索解密
精華主題: 0
發帖數量: 29 個
工控威望: 146 點
下載積分: 831 分
在線時間: 19(小時)
注冊時間: 2012-04-26
最后登錄: 2013-07-10
查看arrow0725的 主題 / 回貼
8樓  發表于: 2012-05-21 14:25
改為上升沿后Y003也沒亮. 感覺還是錯在復位RST上

額外的問一下，所謂的RST復位，是不是對開關量（比如ON的變成OFF,  OFF的還是OFF,  寄存器D型的值變為0  ？）
純外行新手。
qfgkr
級別: 略有小成
精華主題: 0
發帖數量: 192 個
工控威望: 319 點
下載積分: 2224 分
在線時間: 142(小時)
注冊時間: 2011-08-15
最后登錄: 2023-01-02
查看qfgkr的 主題 / 回貼
9樓  發表于: 2012-05-21 14:28
看看你的Y3 “ON”是怎么保持的！！！
yyhhjj2008
級別: 探索解密
精華主題: 0
發帖數量: 66 個
工控威望: 161 點
下載積分: 657 分
在線時間: 75(小時)
注冊時間: 2010-11-19
最后登錄: 2025-05-05
查看yyhhjj2008的 主題 / 回貼
10樓  發表于: 2012-05-21 14:46
按你編的邏輯，Y3不可能常亮，它只是個脈沖信號，如Y1，Y2，C0，C1能被正常復位，就沒問題，另外Y3輸出線圈不能在程序中復用，另外把第二幅圖最后一行改為單獨一行，去掉Y2這個條件試試
aorry
級別: 工控俠客
精華主題: 0
發帖數量: 707 個
工控威望: 2808 點
下載積分: 57676 分
在線時間: 1833(小時)
注冊時間: 2010-03-29
最后登錄: 2025-05-16
查看aorry的 主題 / 回貼
11樓  發表于: 2012-05-21 15:23
把復位的程序放在最后看看，從上而下循環掃描的
  • «
