三菱A系列PLC是RS232接口還是RS422接口？FX系列PLC用的RS232轉RS422數據線里面有沒有轉換芯片？我們用的好像沒有，沒有芯片怎么將單端信號轉換為差動式信號？

xuyifu

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 119 個
工控威望: 262 點
下載積分: 1305 分
在線時間: 134(小時)
注冊時間: 2013-08-13
最后登錄: 2018-04-28
查看xuyifu的主題 / 回貼

1樓發表于: 2013-10-11 09:05

只看該作者 | 小中大

引用
引用樓主田遠成于2013-10-10 18:23發表的三菱PLC數據線 :
三菱A系列PLC是RS232接口還是RS422接口？FX系列PLC用的RS232轉RS422數據線里面有沒有轉換芯片？我們用的好像沒有，沒有芯片怎么將單端信號轉換為差動式信號？

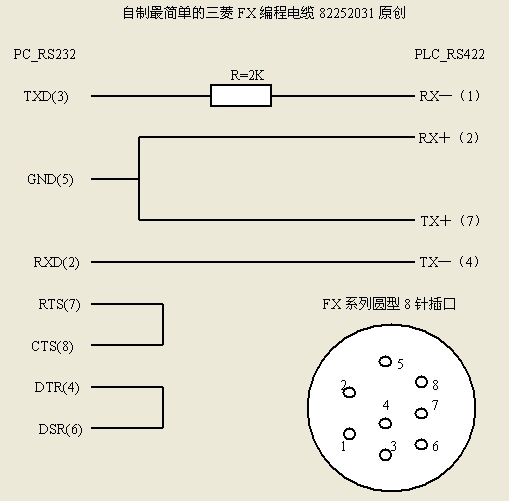

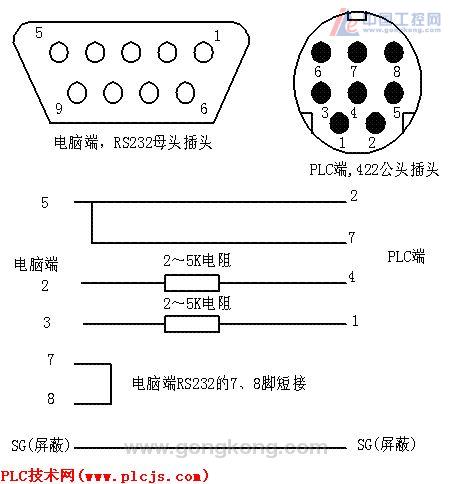

這是我做的一個RS232轉422的圖，注意了圖中2,3都要接2k的電阻（圖上有錯），自己通訊測試過用ＰＣ接控制其他智能設備沒問題，實際上串電阻是為了把正負１２Ｖ的ＲＳ２３２電壓降為ＲＳ４２２的正負６Ｖ。如果你要用于設備上長期運行，還是建議買專門的模塊吧，這個只是應急的時候我做的。ＱＱ交流314713368
