工控人家園 綜合討論 三相伺服驅動這樣接線可以嗎？什么原理？

聞道樓

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 173 點
下載積分: 576 分
在線時間: 88(小時)
注冊時間: 2016-12-14
最后登錄: 2025-05-26
查看聞道樓的主題 / 回貼

樓主發表于: 2018-06-08 09:26

只看樓主 | 小中大

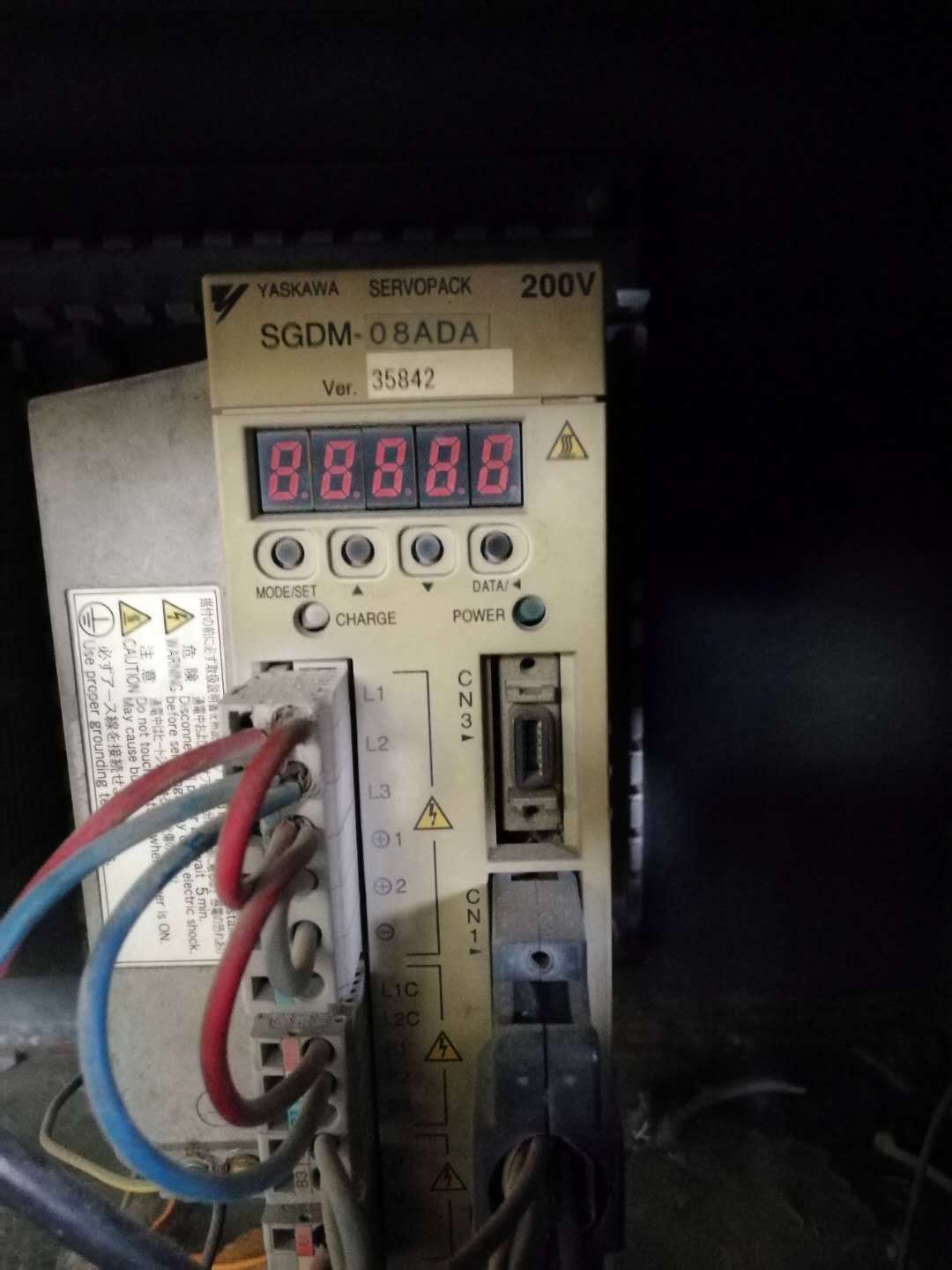

圖片：

安川800W三相220伺服驅動。

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 8904 分
在線時間: 512(小時)
注冊時間: 2008-10-17
最后登錄: 2025-05-29
查看小侯的主題 / 回貼

1樓發表于: 2018-06-08 09:59

只看該作者 | 小中大

聞道樓

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 173 點
下載積分: 576 分
在線時間: 88(小時)
注冊時間: 2016-12-14
最后登錄: 2025-05-26
查看聞道樓的主題 / 回貼

2樓發表于: 2018-06-08 10:02

只看該作者 | 小中大

這個L1、L3都接的L ， L2接的N ，用的好好的

yerong

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1940 個
工控威望: 2093 點
下載積分: 11141 分
在線時間: 843(小時)
注冊時間: 2007-08-28
最后登錄: 2025-06-17
查看yerong的主題 / 回貼

3樓發表于: 2018-06-08 10:11

只看該作者 | 小中大

小功率 1KW 以下參數設置一下三相200V 可以改單相

樓主留言：

單相也不是這樣接的啊

lkjhg123987

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 140 個
工控威望: 2169 點
下載積分: 4095 分
在線時間: 105(小時)
注冊時間: 2016-12-05
最后登錄: 2025-06-17
查看lkjhg123987的主題 / 回貼

4樓發表于: 2018-06-08 10:45

只看該作者 | 小中大

這是三相220，采用單相220，可以的

樓主留言：

單相不是L1接火線，L3接零線嗎？

夜傷非

山本無憂，因雪白頭；水本無愁，因風起皺。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 212 點
下載積分: 5120 分
在線時間: 59(小時)
注冊時間: 2018-03-20
最后登錄: 2018-09-14
查看夜傷非的主題 / 回貼

5樓發表于: 2018-06-08 11:13

只看該作者 | 小中大

你驅動是3相的，你供電應該只有單相220的，所以接成這個接法

，好像很多伺服3相220跟單相220是兼容的，可接單相可接三相

樓主留言：

單相不是L1接火線，L3接零線嗎？

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1577 個
工控威望: 1799 點
下載積分: 6334 分
在線時間: 673(小時)
注冊時間: 2014-06-16
最后登錄: 2025-06-17
查看langui的主題 / 回貼

6樓發表于: 2018-06-08 15:32

只看該作者 | 小中大

你看看三相橋堆就明白什么道理了，3組全橋相當于有兩組并聯使用的，接火線的兩組并聯

本帖最近評分記錄：

下載積分:+1(聞道樓) 真誠感謝！

cjm1234

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2277 個
工控威望: 17166 點
下載積分: 9282 分
在線時間: 3561(小時)
注冊時間: 2014-01-09
最后登錄: 2025-06-17
查看cjm1234的主題 / 回貼

7樓發表于: 2018-06-08 16:21

只看該作者 | 小中大

3相220V接單220V都可以用
