工控人家園 綜合討論 繼電器單按鈕啟停控制

老大很悲傷

冰凍三尺非一日之寒

級別: 家園常客

精華主題: 0
發帖數量: 286 個
工控威望: 525 點
下載積分: 4023 分
在線時間: 173(小時)
注冊時間: 2011-11-02
最后登錄: 2025-01-21
查看老大很悲傷的主題 / 回貼

樓主發表于: 2012-09-01 22:07

全看 | 小中大

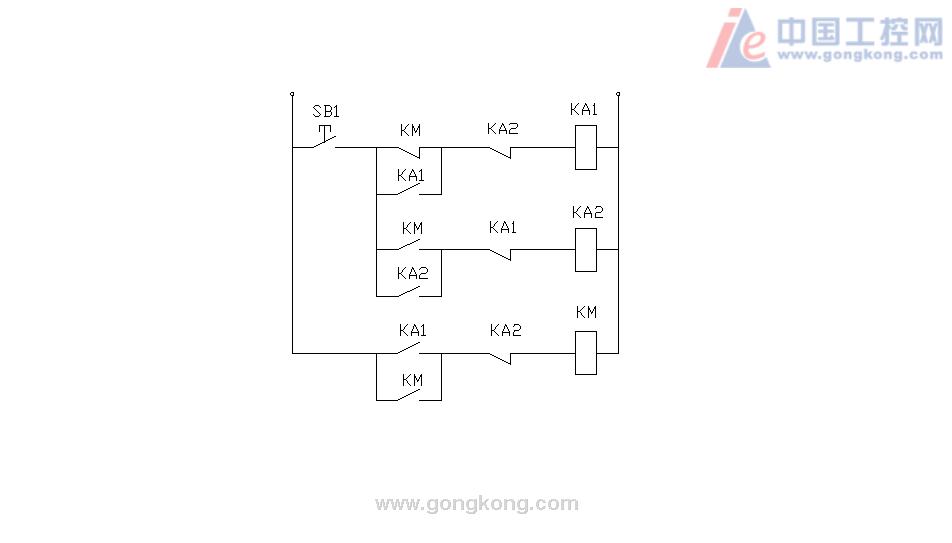

如圖所示~~~~~本人親自用繼電器接出來實際電路，試了好多次~~~~結果很混亂~~~沒有一次成功的~~~~這是為何~~~~單分析電路的話是可以實現的啊！！！

xujian

級別: 略有小成

精華主題: 0
發帖數量: 271 個
工控威望: 400 點
下載積分: 24068 分
在線時間: 593(小時)
注冊時間: 2011-03-25
最后登錄: 2025-04-24
查看xujian的主題 / 回貼

1樓發表于: 2012-09-05 08:34

全看 | 小中大

樓主和16樓的電路都是對的。樓主這個電路我也做了一個，也就是按樓主這個電路圖制作的。也是用的DC24V的，到現在一直用的很好啊，好幾個月了。建議樓至把啟動按鈕固定起來試試，我剛開始接也是不行，固定下就好了。
