图片：

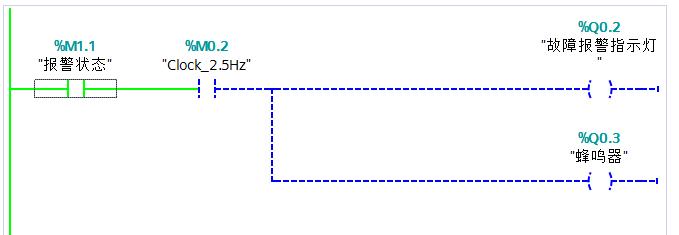

写了一段小程序 仿真后为什么没有闪烁的效果
学无止静
级别: 略有小成
精华主题: 0
发帖数量: 117 个
工控威望: 228 点
下载积分: 4700 分
在线时间: 360(小时)
注册时间: 2022-04-17
最后登录: 2025-05-29
查看学无止静的 主题 / 回贴
1楼  发表于: 2022-08-25 16:23
只看该作者 | 小 中 大
估计时钟频率选高了,电脑屏目刷新速度恰好错开了时钟为1的时间.可以试下0.5HZ的.
楼主留言：
我怀疑是不是Advanced仿真有问题，仿真不出来效果呢，几乎每种频率都试过了就是没有闪烁的效果
工控小白耗子
级别: 探索解密
精华主题: 0
发帖数量: 50 个
工控威望: 134 点
下载积分: 634 分
在线时间: 19(小时)
注册时间: 2022-03-29
最后登录: 2024-08-12
查看工控小白耗子的 主题 / 回贴
2楼  发表于: 2022-08-25 16:57
只看该作者 | 小 中 大
我怀疑是不是Advanced有问题，仿真不出来效果呢，几乎每种频率都试过了就是没有闪烁的效果
学无止静
级别: 略有小成
精华主题: 0
发帖数量: 117 个
工控威望: 228 点
下载积分: 4700 分
在线时间: 360(小时)
注册时间: 2022-04-17
最后登录: 2025-05-29
查看学无止静的 主题 / 回贴
3楼  发表于: 2022-08-25 17:21
只看该作者 | 小 中 大
看下m0.2在闪硕否?检查下时钟字节配置状态.
菜鸟学工控_1
级别: 工控侠客
精华主题: 0
发帖数量: 396 个
工控威望: 2609 点
下载积分: 1399 分
在线时间: 167(小时)
注册时间: 2017-08-29
最后登录: 2025-05-29
查看菜鸟学工控_1的 主题 / 回贴
4楼  发表于: 2022-08-26 08:02
只看该作者 | 小 中 大
PLC属性里面必须启用时钟字节，另外可以做个脉冲上升沿计数，仿真后看计数器有没有数值不就知道了，有就是显示器刷新问题，没有就看看编程和设置有没有问题
楼主留言：
感谢分享！
