楼主  发表于: 2023-08-20 17:42
只看楼主 | 小 中 大
图片：
图片：
想把PLC D0的数据显示在数码管上，只需要显示1、2、3这类的整数，弄了好久，没有成功，不知道错在哪里。
站号为1；波特率：9600；数据位：8位；停止位：1位，无校验。
各位老师，帮忙看看错在哪。
谢谢！
[ 此帖被jony7788在2023-09-10 19:30重新编辑 ]
描述：程序和数码管说明
附件： 1.1.rar (553 K) 下载次数:17
网站提示: 请不要用迅雷下载附件，容易出错
lizhendong
级别: 家园常客
精华主题: 0
发帖数量: 614 个
工控威望: 808 点
下载积分: 2010 分
在线时间: 864(小时)
注册时间: 2016-10-12
最后登录: 2025-05-29
查看lizhendong的 主题 / 回贴
1楼  发表于: 2023-08-20 18:28
只看该作者 | 小 中 大
引用
引用楼主jony7788于2023-08-20 17:42发表的 台达PLC如何将数据传送到数码管上 :
想把PLC D0的数据显示在数码管上，只需要显示1、2、3这类的整数，弄了好久，没有成功，不知道错在哪里。
站号为1；波特率：9600；数据位：8位；停止位：1位，无校验。
各位老师，帮忙看看错在哪。
谢谢！

.......



这个简单！！！
anlyl2014
大吉大利
级别: 网络英雄
精华主题: 0
发帖数量: 989 个
工控威望: 8892 点
下载积分: 15545 分
在线时间: 942(小时)
注册时间: 2014-05-23
最后登录: 2025-05-29
查看anlyl2014的 主题 / 回贴
2楼  发表于: 2023-08-21 07:28
只看该作者 | 小 中 大
说几句：
1.先用MODSCAN32或其它MODBUS软件，测试一下能否能跟你的数码管通讯，能通讯了说明通讯格式接线都正确；

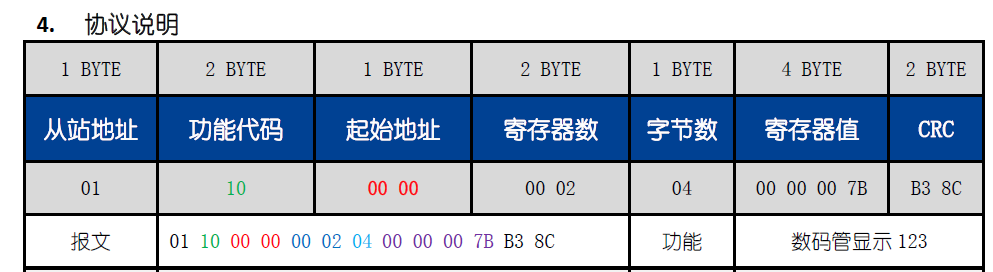

2.从你图片看，D0要先给数值，7B＝123；这串代码意思是写入，1站从第0000站起写，共4个字，CRC系统自动行成；
3.PLC设置的通讯格式为：9600  8N1；要与数码管相同，你自行检查；
本帖最近评分记录：
  • 下载积分:+5(jony7788) 热心助人！
    • 活到老，学到老！
    微信号：anjjyy2013
    添加时注明来自工控人家园
    压缩包用WINRAR打开，没密码
    皮五
    级别: 工控侠客
    精华主题: 0
    发帖数量: 743 个
    工控威望: 2774 点
    下载积分: 1941 分
    在线时间: 405(小时)
    注册时间: 2007-07-14
    最后登录: 2025-05-29
    查看皮五的 主题 / 回贴
    3楼  发表于: 2023-08-21 10:21
    只看该作者 | 小 中 大
    最简单还是用触摸屏中转一下
    本帖最近评分记录：
  • 下载积分:+5(jony7788) 热心助人！
    jony7788
    级别: 工控侠客
    精华主题: 0
    发帖数量: 50 个
    工控威望: 2003 点
    下载积分: 2073 分
    在线时间: 240(小时)
    注册时间: 2023-02-25
    最后登录: 2025-05-25
    查看jony7788的 主题 / 回贴
    4楼  发表于: 2023-09-10 19:30
    只看该作者 | 小 中 大
    已经解决了，感谢各位。
