在電氣設計圖中，矩陣設計的接線方法是通過結構化布局實現多靈活鏈接的技術，常用于信號切換、配電調壓或更加復雜的控制場景。
今天聊一種在電氣圖紙中用到的一種簡單矩陣接法，一眼就看明白，很大程度簡化了程序控制點和繼電器的使用。

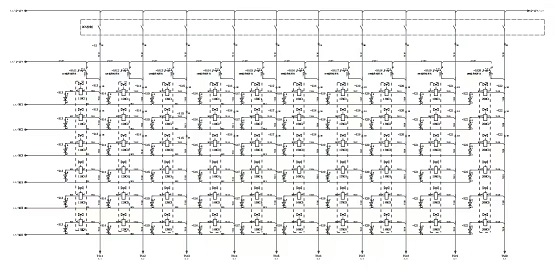

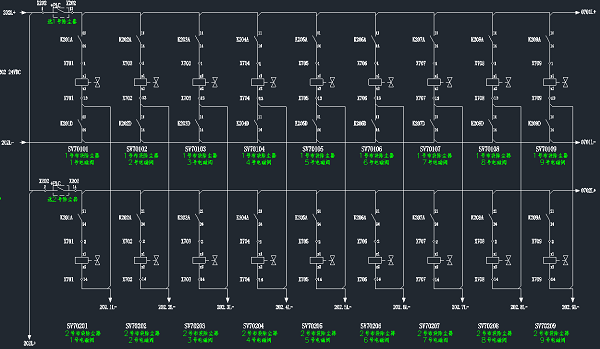

這是一種簡單的行列式拓?fù)浣Y(jié)構。我們把輸出信號繼電器的線圈A1和A2分別控制起來。和我們辦公表格一樣需要一個行輸出點和列輸出點才能確定到指定的輸出繼電器。例如我們有100個輸出控制點，正常配置占100個輸出點和100個繼電器，對于程序和維護都是最優的，無不干擾。但是通常成本太高了。如果分成10組，每組10個，那就只需要20個控制點，繼電器根據觸點利用的多少也相應減少。
當然你的工藝必須是允許你分組的，也就是最好是同一時刻只輸出一個點，或者是不同組的不同編號的多個輸出。否則謹慎使用這種接法設計，防止出現意外的事故。
今天只是一個小小的分享，矩陣邏輯在IO模塊，變配電里都還有很多有趣的應用，歡迎各位看官的深入交流和批評指正。
