樓主發表于: 49天前

只看樓主 | 小中大

圖片：

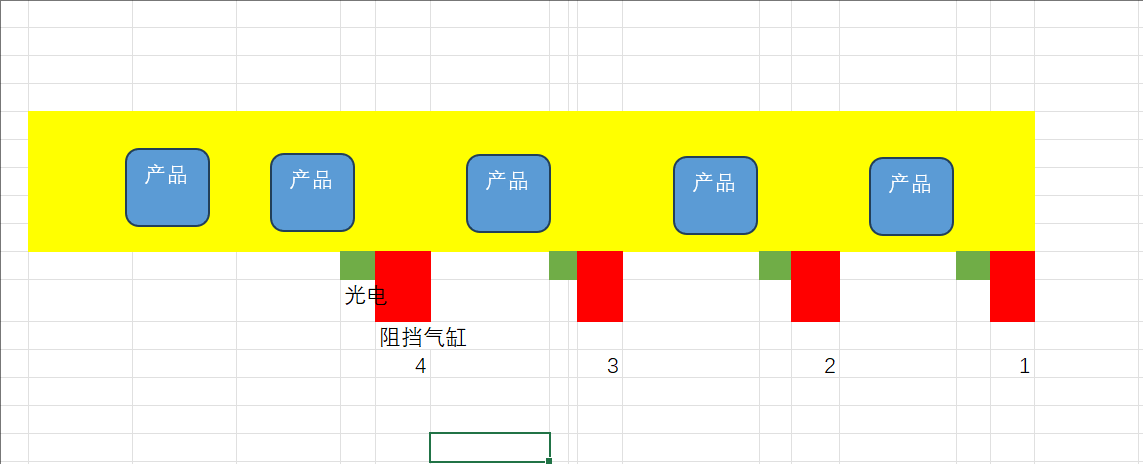

皮帶線阻擋氣缸控制：黃色是皮帶線，綠色是光電感應，紅色是阻擋氣缸。怎樣控制阻擋1234順序阻擋。放行1，然后234補上。

士林變頻器代理 18312516885

快樂小學生

好好學習，天天向上

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 562 個
工控威望: 1167 點
下載積分: 3037 分
在線時間: 300(小時)
注冊時間: 2023-09-21
最后登錄: 2025-09-02
查看快樂小學生的主題 / 回貼

1樓發表于: 49天前

只看該作者 | 小中大

應該都是在上升阻擋狀態，在自己的下游是屬于空閑時，再下降排出，排出后阻擋氣缸上升等待排入，但是要注意氣缸4后面的產品撞在一起了。

冠軍歐洲

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 224 個
工控威望: 317 點
下載積分: 2703 分
在線時間: 743(小時)
注冊時間: 2018-10-19
最后登錄: 2025-09-04
查看冠軍歐洲的主題 / 回貼

2樓發表于: 48天前

只看該作者 | 小中大

https://www.bilibili.com/video/BV1DX4y1y7rF?spm_id_from=333.788.recommend_more_video.-1&vd_source=9766ce9f8e64e6fc4d4dd004c86c7af7

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4921 個
工控威望: 8357 點
下載積分: 18363 分
在線時間: 3448(小時)
注冊時間: 2016-10-31
最后登錄: 2025-09-04
查看夢雨天涯的主題 / 回貼

3樓發表于: 48天前

只看該作者 | 小中大

例如想要2放行，那就要判斷1是否有料和是否擋住……1放行也是如此，判斷后面有沒有料，沒有料就打開

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953

wchny123

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 178 個
工控威望: 195 點
下載積分: 1646 分
在線時間: 230(小時)
注冊時間: 2024-12-19
最后登錄: 2025-09-04
查看wchny123的主題 / 回貼

4樓發表于: 48天前

只看該作者 | 小中大

除了樓上說的方式，還需要注意報警的處理，例如人工處理異常，產品弄亂了，也要能保持正常生產。這種方式做過好多條自動線體

shang163

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 268 點
下載積分: 1389 分
在線時間: 47(小時)
注冊時間: 2016-03-19
最后登錄: 2025-09-04
查看shang163的主題 / 回貼

5樓發表于: 46天前

只看該作者 | 小中大

學習了

gxtmdb82164

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 844 個
工控威望: 1223 點
下載積分: 614 分
在線時間: 679(小時)
注冊時間: 2019-09-22
最后登錄: 2025-09-04
查看gxtmdb82164的主題 / 回貼

6樓發表于: 46天前

只看該作者 | 小中大

把后面幾個氣缸的到位開關串到前面的光電輸入不就行了~

本質上就是一個優先級控制，
工位4的優先級最高沒有任何條件，光電有信號就觸發氣缸4動作
工位3的光電要觸發氣缸3還需要串入4的到位信號（或者莽一點直接串工位4的氣缸電磁閥輸出信號）
工位2串工位3的動作信號，一個接一個就行了

最簡單的辦法還是寫一個fb，增加一個是否使能的條件，工位4的使能條件直接接入alwaysOn，其他的工位使能接入下一個工位的動作信號

有多少個工位就拉多少個fb，包括故障處理都可以寫到fb里面，做統一處理
