请问各位高工：
三菱GT1020-LBL-C触摸屏跟三菱FX2N系列PLC的通讯线的接线图是怎样接的啊？？？？
wayu
级别: 论坛先锋
精华主题: 0
发帖数量: 408 个
工控威望: 1445 点
下载积分: 86161 分
在线时间: 476(小时)
注册时间: 2008-08-01
最后登录: 2025-05-29
查看wayu的 主题 / 回贴
1楼  发表于: 2008-11-11 15:37
只看该作者 | 小 中 大
GT1020-LBL和PLC的通讯口是RS422的.
购买型号:GT10-C30R4-8P

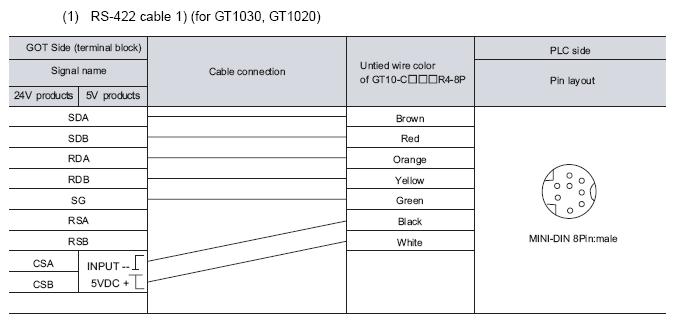

自制图:
本帖最近评分记录：
  • 工控威望:+5(ymmfa) 热心助人！
    wayu
    级别: 论坛先锋
    精华主题: 0
    发帖数量: 408 个
    工控威望: 1445 点
    下载积分: 86161 分
    在线时间: 476(小时)
    注册时间: 2008-08-01
    最后登录: 2025-05-29
    查看wayu的 主题 / 回贴
    2楼  发表于: 2008-11-11 15:39
    只看该作者 | 小 中 大
    最好是直接买一根.
