樓主發表于: 2010-11-13 12:44

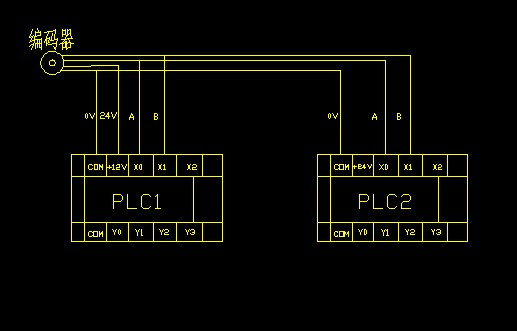

一．1個編碼器控制兩個PLC（如圖）這樣接線能成嗎？。
2：.編碼器和PLC1是現在使用機器原有的， PLC1是個不知什么牌子的PLC（輸出DC12V供給編碼器的）
3 ：PLC2是現在計劃增加的用三菱FX1S的PLC（三菱PLC提供的是DC24V）

[ 此帖被駱海深在2010-11-13 12:51重新編輯 ]

zxywkq

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 186 個
工控威望: 329 點
下載積分: 2559 分
在線時間: 115(小時)
注冊時間: 2008-10-18
最后登錄: 2025-05-08
查看zxywkq的主題 / 回貼

1樓發表于: 2010-11-13 13:20

只看該作者 | 小中大

有誰知道這樣可以不，我有點暈

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5288 個
工控威望: 7514 點
下載積分: 160650 分
在線時間: 3230(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-19
查看sjm213的主題 / 回貼

2樓發表于: 2010-11-13 14:04

只看該作者 | 小中大

理論上可行。
主要看兩PLC輸入回路電流之和是否在編碼器承受電流范圍之內。

jklmn123

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 134 個
工控威望: 2916 點
下載積分: 9794 分
在線時間: 152(小時)
注冊時間: 2010-04-05
最后登錄: 2025-05-12
查看jklmn123的主題 / 回貼

3樓發表于: 2010-11-13 16:46

只看該作者 | 小中大

要實際試驗一下，有這樣用的

wansl

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 72 個
工控威望: 253 點
下載積分: 521 分
在線時間: 248(小時)
注冊時間: 2008-03-13
最后登錄: 2025-04-26
查看wansl的主題 / 回貼

4樓發表于: 2010-11-13 16:56

只看該作者 | 小中大

好像不能驅動plc2的兩個輸入點吧，fx1s的技術數據是DC21.6V-26.4V

25188400

學習！！從點滴做起！！！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 239 個
工控威望: 367 點
下載積分: 1764 分
在線時間: 259(小時)
注冊時間: 2007-03-28
最后登錄: 2022-07-24
查看25188400的主題 / 回貼

5樓發表于: 2010-11-13 17:30

只看該作者 | 小中大

用光偶隔離分開~~~

niningtt

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1230 個
工控威望: 3550 點
下載積分: 843 分
在線時間: 459(小時)
注冊時間: 2010-08-24
最后登錄: 2025-05-09
查看niningtt的主題 / 回貼

6樓發表于: 2010-11-13 18:17

只看該作者 | 小中大

不知道呢，呵呵，你試試，結果告訴我們啊

蕭風

當你不能改變你身處的環境時，可以重新選擇環境

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 225 個
工控威望: 487 點
下載積分: 1128 分
在線時間: 679(小時)
注冊時間: 2010-10-21
最后登錄: 2025-04-23
查看蕭風的主題 / 回貼

7樓發表于: 2010-11-13 20:56

只看該作者 | 小中大

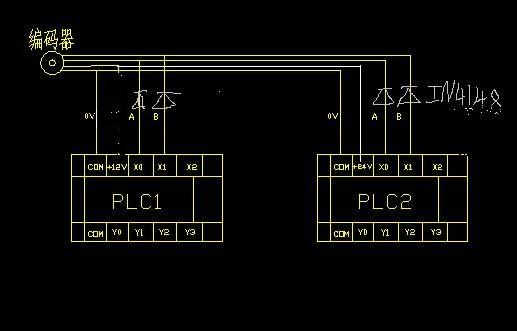

圖片：

加四個IN4148二極管隔離一下看看行不行

[ 此帖被蕭風在2010-11-13 21:01重新編輯 ]

學無止境

chengjianbo

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 386 個
工控威望: 573 點
下載積分: 3443 分
在線時間: 1302(小時)
注冊時間: 2010-11-13
最后登錄: 2025-05-19
查看chengjianbo的主題 / 回貼

8樓發表于: 2010-11-13 22:36

只看該作者 | 小中大

加高速光耦

光電隔離

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 164 個
工控威望: 256 點
下載積分: 56617 分
在線時間: 110(小時)
注冊時間: 2010-09-13
最后登錄: 2025-05-19
查看光電隔離的主題 / 回貼

9樓發表于: 2010-11-14 10:19

只看該作者 | 小中大

不能這樣接，編碼器功率會不夠。
