樓主發表于: 2010-11-20 16:13

只看樓主 | 小中大

開關控制5個燈循環點亮,每按一次亮一燈，其余燈不亮，按第六次所有燈全亮。第七次全滅

zhouliang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 175 個
工控威望: 285 點
下載積分: 419 分
在線時間: 70(小時)
注冊時間: 2007-09-10
最后登錄: 2023-03-01
查看zhouliang的主題 / 回貼

1樓發表于: 2010-11-20 16:43

只看該作者 | 小中大

用MOV傳送指令，每按一次傳送一個值到數據寄存器，然后再用數據寄存器的值驅動相應的輸出

sccgkong

不是每次都會成功，但是必須每次都有進步

級別: 論壇先鋒

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 203 個
工控威望: 1374 點
下載積分: 916 分
在線時間: 299(小時)
注冊時間: 2010-06-21
最后登錄: 2024-07-05
查看sccgkong的主題 / 回貼

2樓發表于: 2010-11-23 16:35

只看該作者 | 小中大

用互鎖試試

得之坦然，失之淡然，順其自然，爭其必然

stevenmao

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 101 點
下載積分: 496 分
在線時間: 2(小時)
注冊時間: 2010-09-14
最后登錄: 2012-05-23
查看stevenmao的主題 / 回貼

3樓發表于: 2010-11-23 17:03

只看該作者 | 小中大

按一下+1，當數字等于幾的時候設定那個亮，貌似可以吧

zymzym

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 355 個
工控威望: 355 點
下載積分: 1275 分
在線時間: 981(小時)
注冊時間: 2009-08-28
最后登錄: 2024-02-20
查看zymzym的主題 / 回貼

4樓發表于: 2010-11-23 19:10

只看該作者 | 小中大

用傳送指令賦初值1，用移位指令、計數器、比較指令即可完成。

易志剛

易志剛

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 430 個
工控威望: 1791 點
下載積分: 982 分
在線時間: 180(小時)
注冊時間: 2009-01-08
最后登錄: 2021-07-09
查看易志剛的主題 / 回貼

5樓發表于: 2010-11-23 19:23

只看該作者 | 小中大

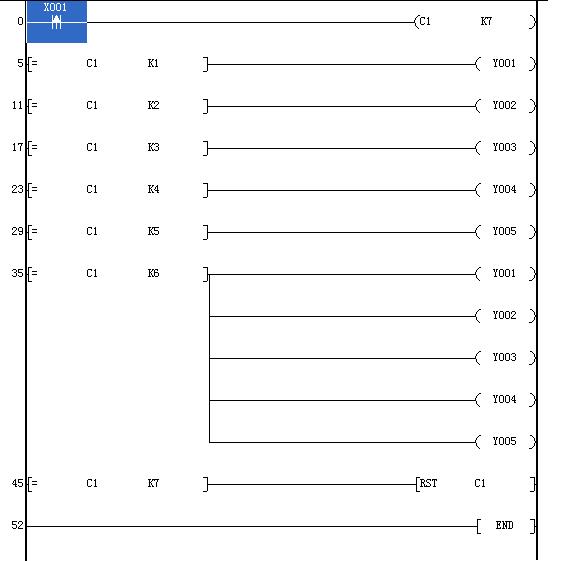

圖片：

你看看這樣行不行？三菱的出現雙線圈一般沒什么，可以多加一些中繼M，來轉換一下。

[ 此帖被易志剛在2010-11-24 15:09重新編輯 ]

專業進口電氣自動化產品承接電氣自動化工程
電話：0757-22214800 傳真：22214800 郵箱:[email protected]
長期招聘:業務人員和電氣工程師

無憂山水

認真，謙虛

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 251 個
工控威望: 334 點
下載積分: 5207 分
在線時間: 250(小時)
注冊時間: 2010-07-13
最后登錄: 2019-01-23
查看無憂山水的主題 / 回貼

6樓發表于: 2010-11-23 19:45

只看該作者 | 小中大

這個要頂起啊，好東西啊

希望向大家學習，能和大家一起交流、進步。謝謝。QQ:1162859666
郵箱：[email protected]
[email protected]

ywg100

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ywg100的主題 / 回貼

7樓發表于: 2010-11-23 19:47

只看該作者 | 小中大

學習了，學習了。

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5288 個
工控威望: 7514 點
下載積分: 160680 分
在線時間: 3229(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-11
查看sjm213的主題 / 回貼

8樓發表于: 2010-11-23 20:05

只看該作者 | 小中大

引用
引用第5樓易志剛于2010-11-23 19:23發表的 :
你看看這樣行不行？

雙線圈要避免。

劉洋88

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 145 個
工控威望: 277 點
下載積分: 838 分
在線時間: 49(小時)
注冊時間: 2009-10-08
最后登錄: 2018-02-05
查看劉洋88的主題 / 回貼

9樓發表于: 2010-11-23 20:41

只看該作者 | 小中大

這個要頂起啊，好東西啊

無錫大阿福

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 138 個
工控威望: 254 點
下載積分: 650 分
在線時間: 82(小時)
注冊時間: 2009-12-06
最后登錄: 2015-03-06
查看無錫大阿福的主題 / 回貼

10樓發表于: 2010-11-23 22:44

只看該作者 | 小中大

用計數指令可以吧

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1752 個
工控威望: 10138 點
下載積分: 62283 分
在線時間: 2691(小時)
注冊時間: 2007-03-26
最后登錄: 2025-05-11
查看hxl202319的主題 / 回貼

11樓發表于: 2010-11-24 13:23

只看該作者 | 小中大

5樓的不行，但思路是對的，另外加些M，避免雙線圈。
